ПРОЕКТ КУХНИ НА ТЕРРАСЕ
Индивидуально спроектированная кухня на террасе, в которой расположение мебели и оборудования, керамическая рабочая поверхность и облицовка, инженерные коммуникации, вентиляция, освещение и угольный гриль объединены в единое пространственное и техническое решение.
РЕАЛИЗОВАННЫЙ ОБЪЕКТ
ЗАДАЧА ПРОЕКТА
Задача проекта – создать кухню, интегрированную в архитектуру террасы, объединив мебель, рабочую зону, оборудование и угольный гриль. Решение адаптировано к существующим конструкциям и доступному пространству с учётом потоков горячего воздуха и теплового излучения от гриля, пригодности материалов и решения узла дымохода. В проекте также согласовано расположение необходимых подключений водоснабжения, канализации, газа и электроснабжения, а также решения по вентиляции и освещению.
РАЗРАБОТКА ПРОЕКТА
АВТОР ПРОЕКТА · Kasparelli
ОБЪЕКТ · Индивидуально спроектированная кухня на террасе
ОБЪЁМ ПРОЕКТА · 3D-решение, разработка мебели и деталей, согласование технических узлов
ОСНОВНЫЕ РЕШЕНИЯ · Мебельные корпуса с фасадами из нержавеющей стали, керамическая рабочая поверхность и облицовка, встроенная мойка и смеситель, газовая варочная панель, угольный гриль, вентиляция, освещение и инженерные коммуникации.
Разработка проекта началась с обмеров объекта и создания общего пространственного решения в 3D-среде. На этом этапе разработан дизайн кухни, проверены пропорции и оценено расположение рабочей зоны, мебели, оборудования и угольного гриля относительно существующих конструкций террасы.
После согласования общего решения детально проработаны конструкции мебели, решения отделки и узлы угольного гриля, а также детали, предназначенные для изготовления. В чертежах указаны необходимые для изготовления и монтажа размеры, соединения и взаимное расположение элементов.

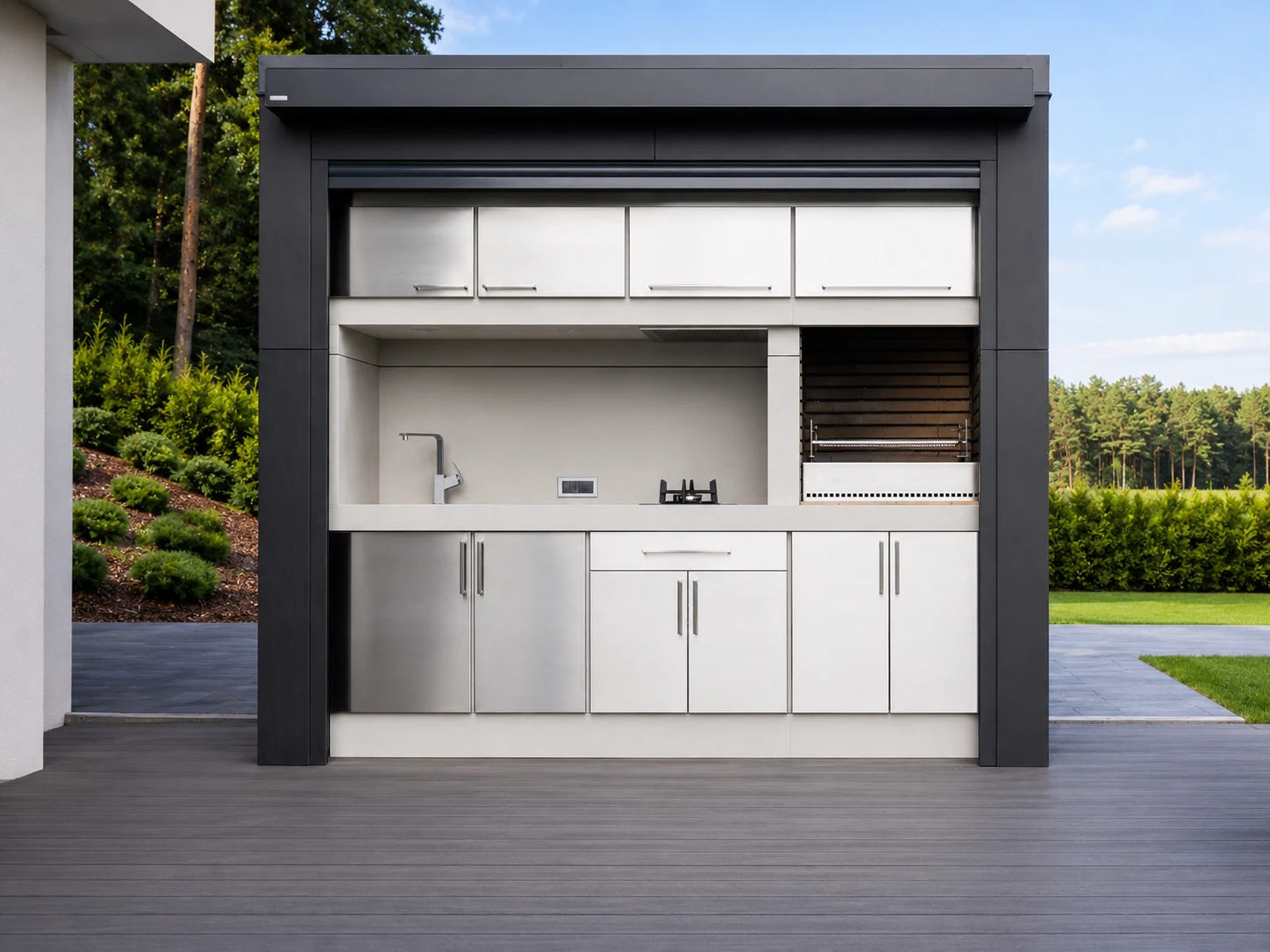

ПРОСТРАНСТВЕННОЕ РЕШЕНИЕ
В 3D-модели проверены общие пропорции кухни, её расположение в конструкции террасы, взаимное размещение основных элементов, а также ключевые размеры и расстояния.

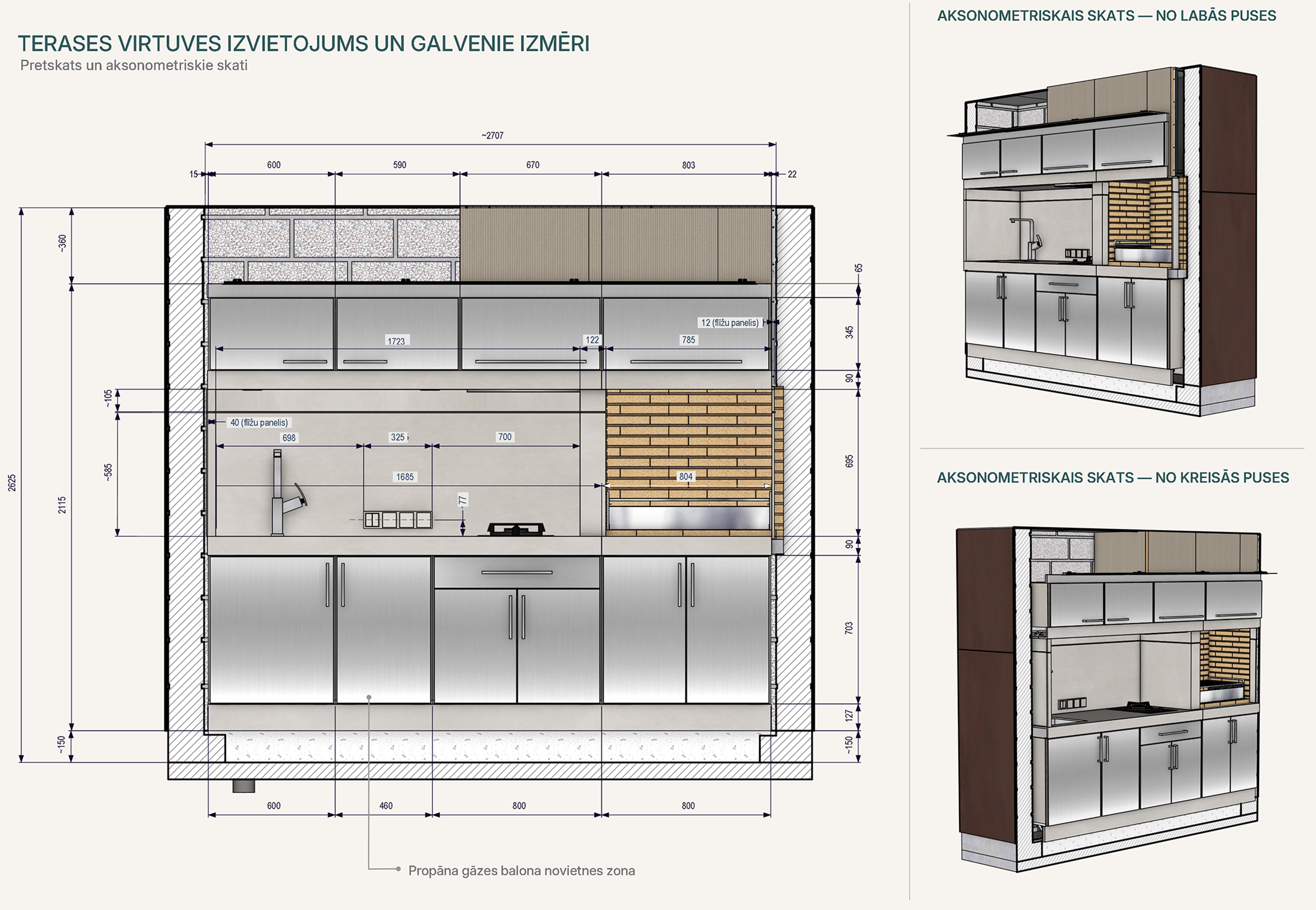

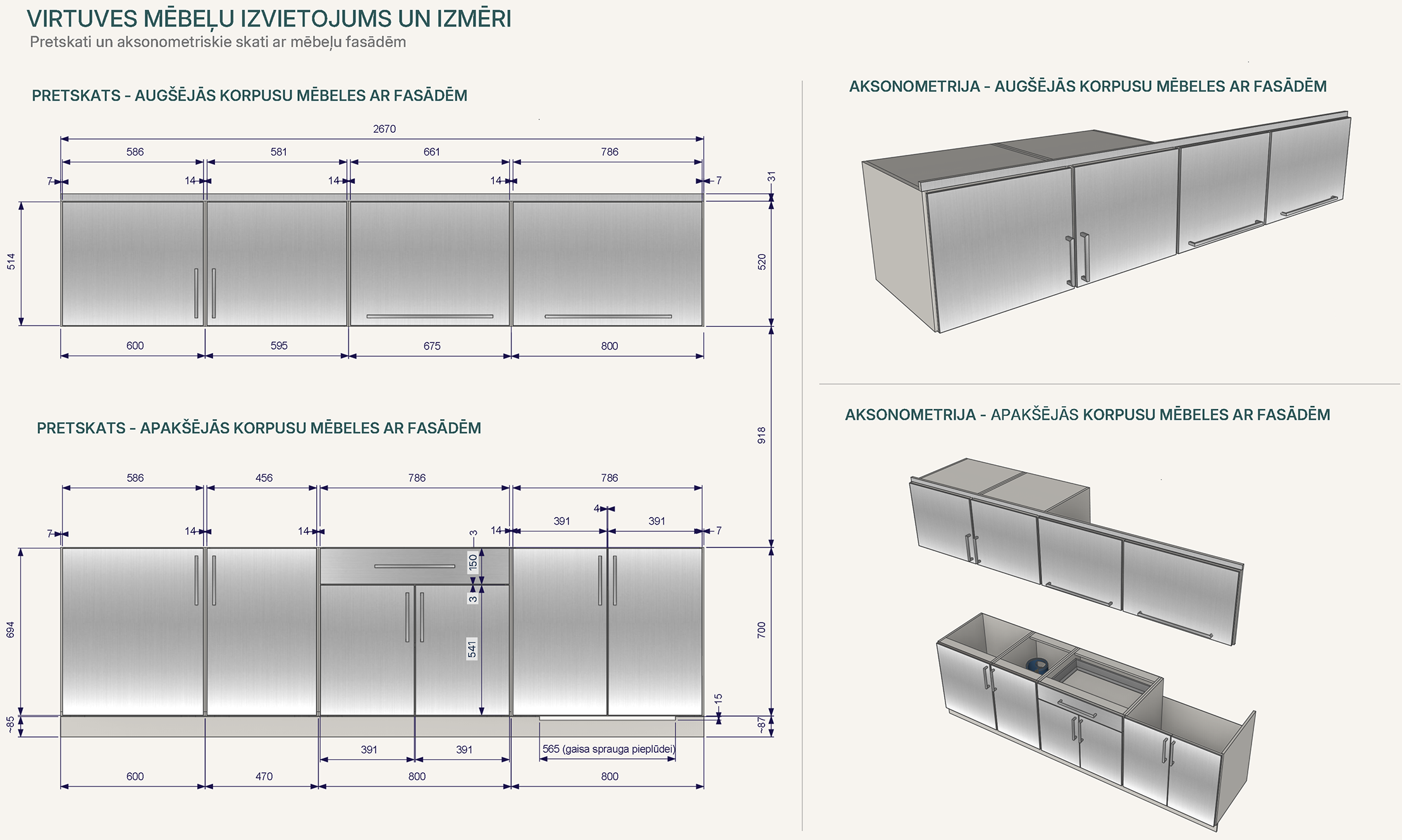

ЧЕРТЁЖ ПРОЕКТА · ВИД СПЕРЕДИ И АКСОНОМЕТРИЧЕСКИЕ ВИДЫ
МЕБЕЛЬНОЕ РЕШЕНИЕ
После согласования расположения мебели и её размеров разработаны чертежи верхних и нижних мебельных корпусов, в которых определены конструкция корпусов, расположение фасадов и фурнитуры, а также указаны другие важные для изготовления детали.
На видах спереди и в аксонометрии указаны основные размеры и взаимное расположение элементов. Подготовленные чертежи послужили основой для изготовления мебели и фасадов из нержавеющей стали, а также их монтажа на объекте.

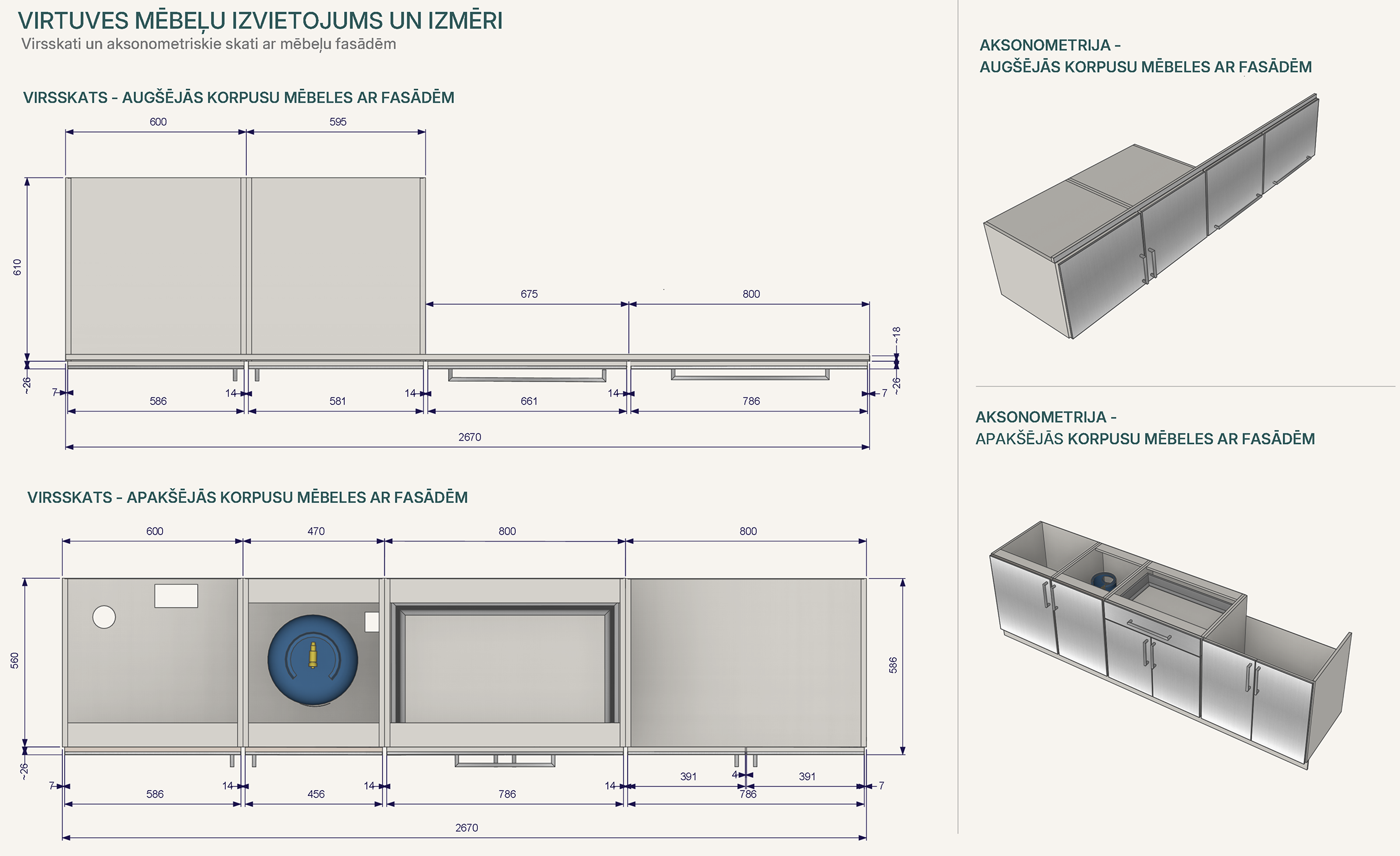

ЧЕРТЕЖИ ПРОЕКТА · КОНСТРУКЦИЯ МЕБЕЛИ И ФАСАДЫ
ЧЕРТЕЖИ ПРОЕКТА · КОНСТРУКЦИЯ МЕБЕЛИ И ФАСАДЫ

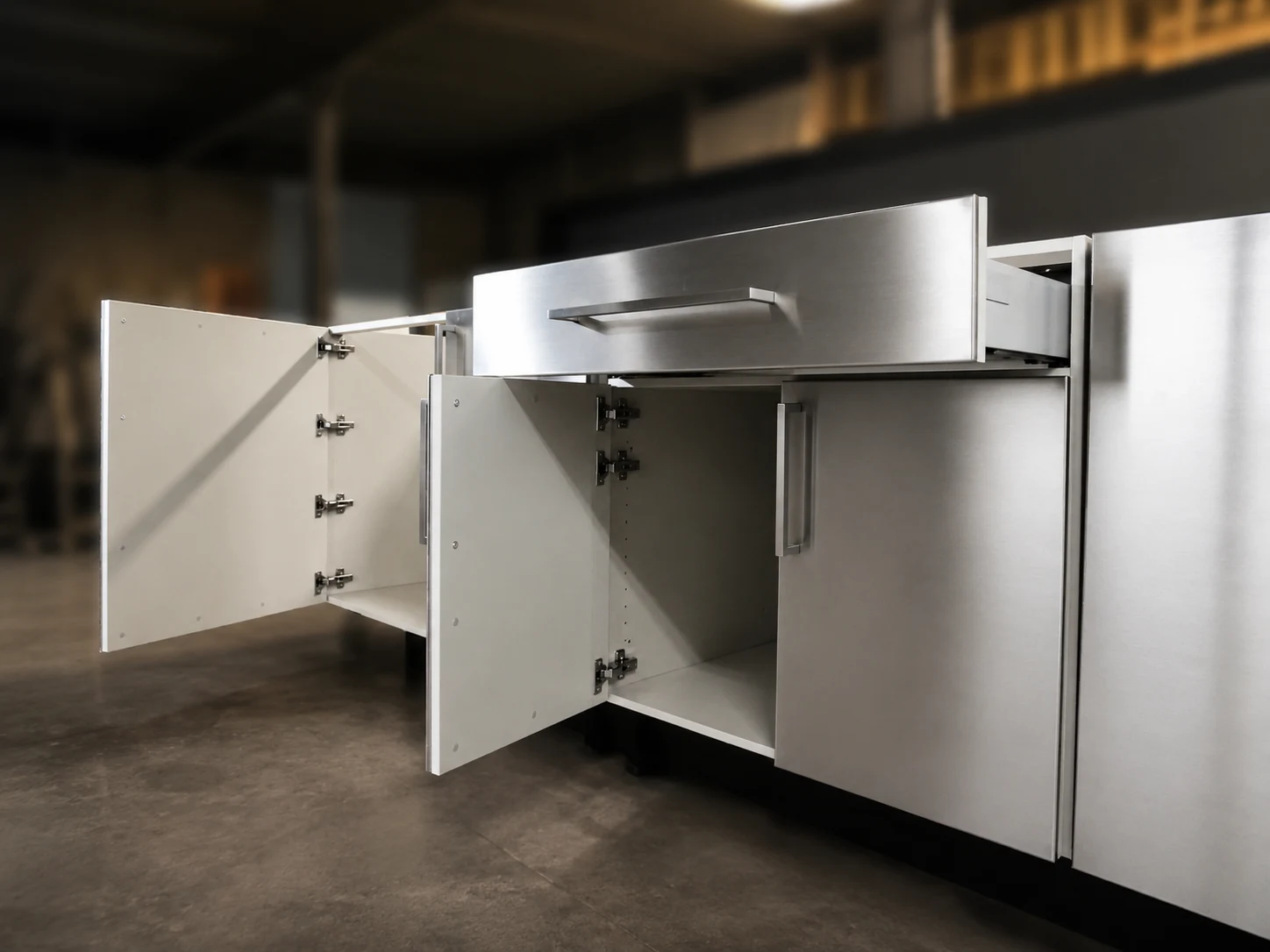

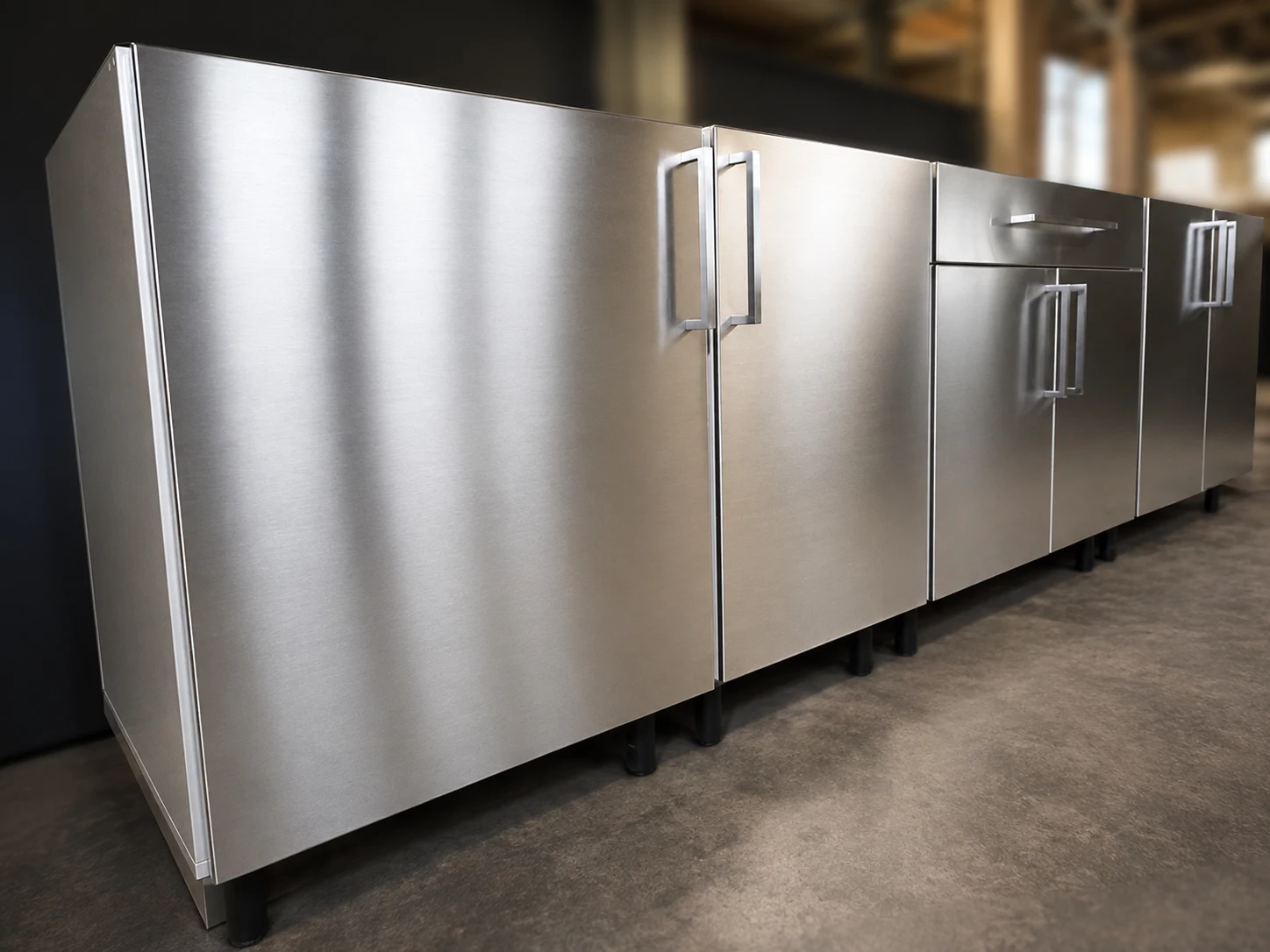

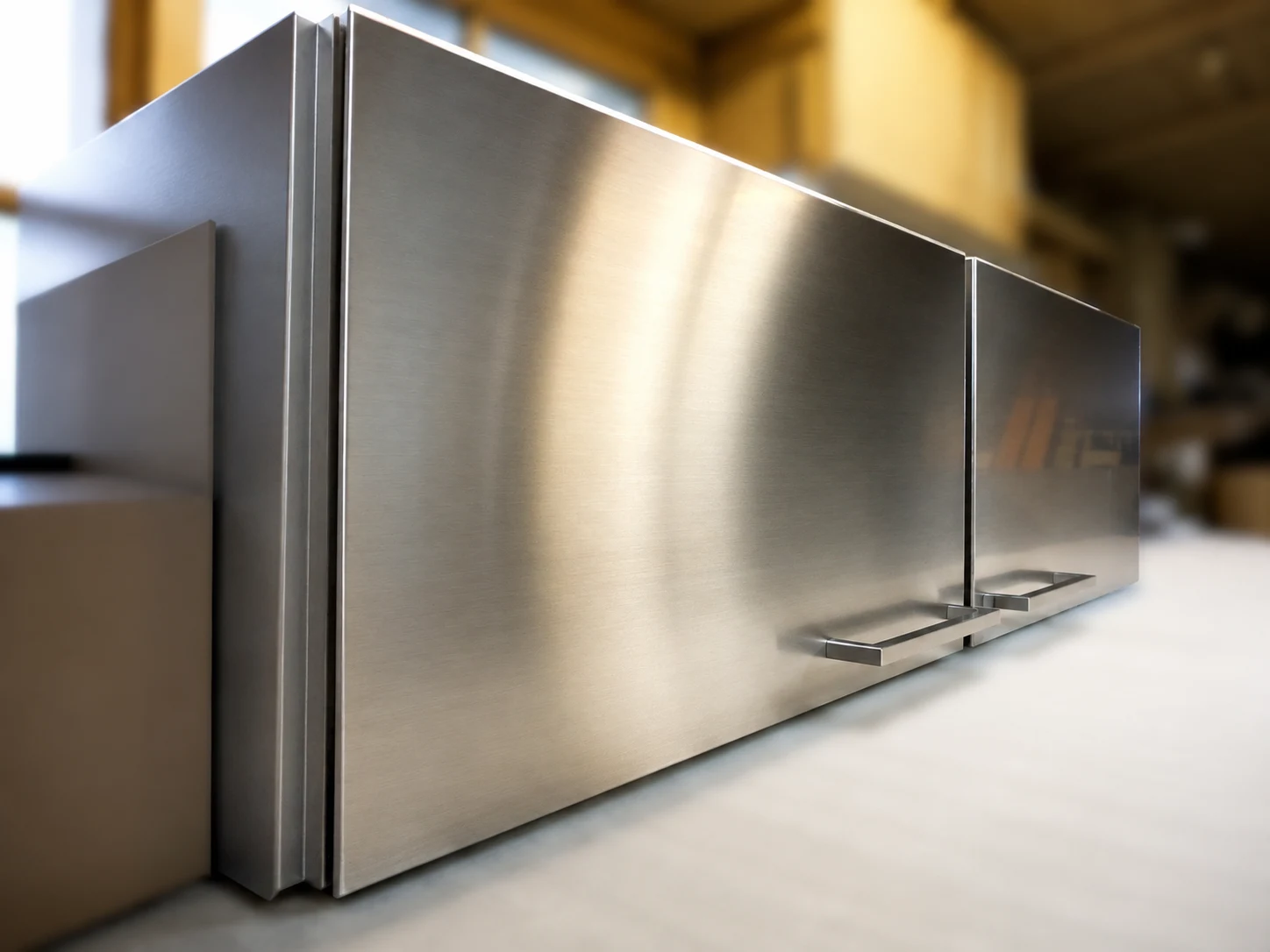

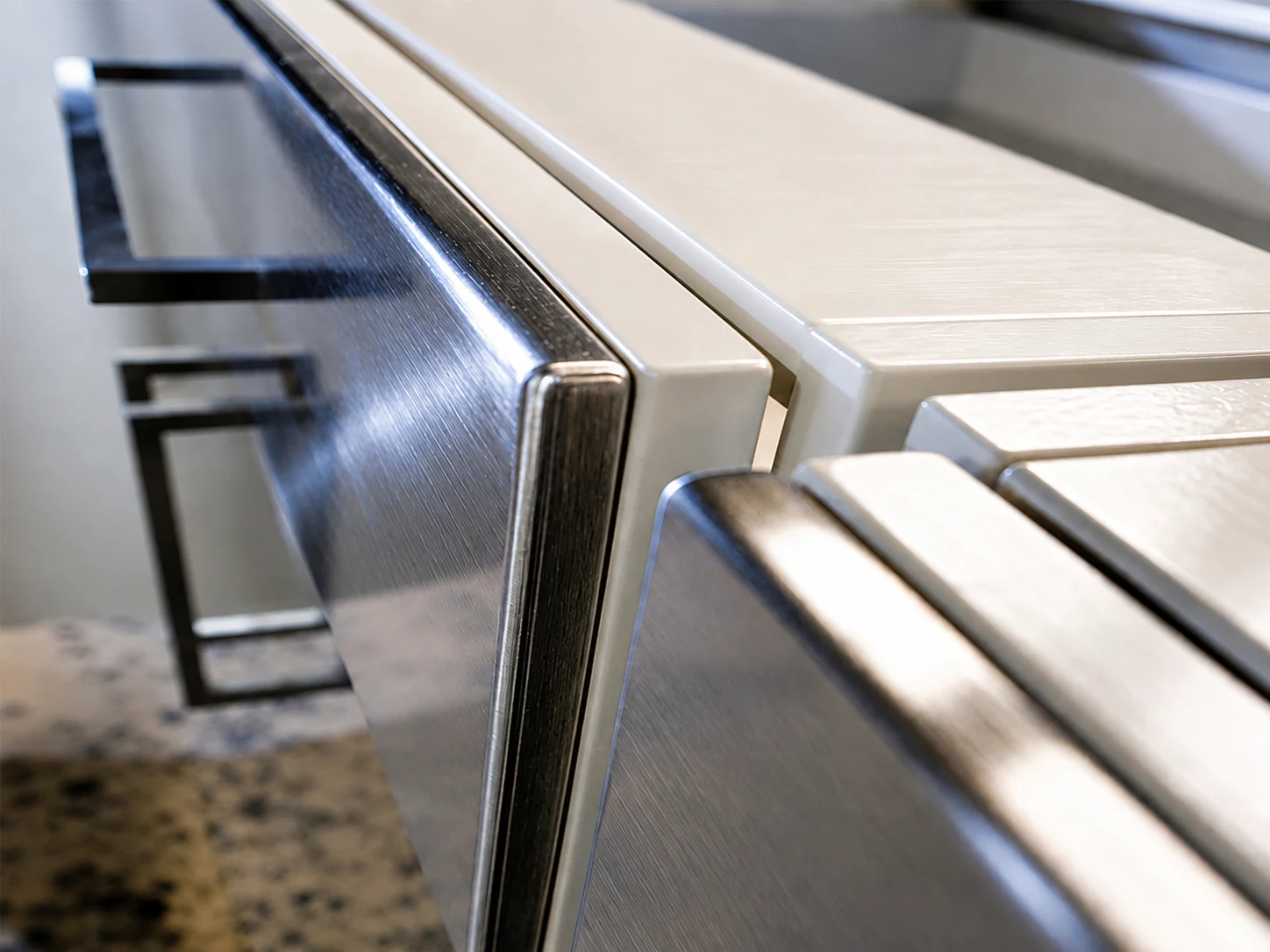

ИЗГОТОВЛЕНИЕ МЕБЕЛИ · КОРПУСА И ФАСАДЫ
Мебельная система кухни на террасе изготовлена индивидуально по чертежам проекта. Корпуса выполнены из влагостойкой фанеры и обработаны покрытием, подходящим для эксплуатации на открытом воздухе, а фасады из нержавеющей стали изготовлены в соответствии с предусмотренным в проекте делением.
Перед монтажом на объекте проверены работа дверей и выдвижных ящиков, регулировка фурнитуры и точность соединений.
РЕШЕНИЕ ДЛЯ УГОЛЬНОГО ГРИЛЯ
Конструкция и размеры угольного гриля разработаны с учётом его интеграции в общее решение кухни. В решении уточнены расположение элементов, их совместимость и детали, важные для эксплуатации.

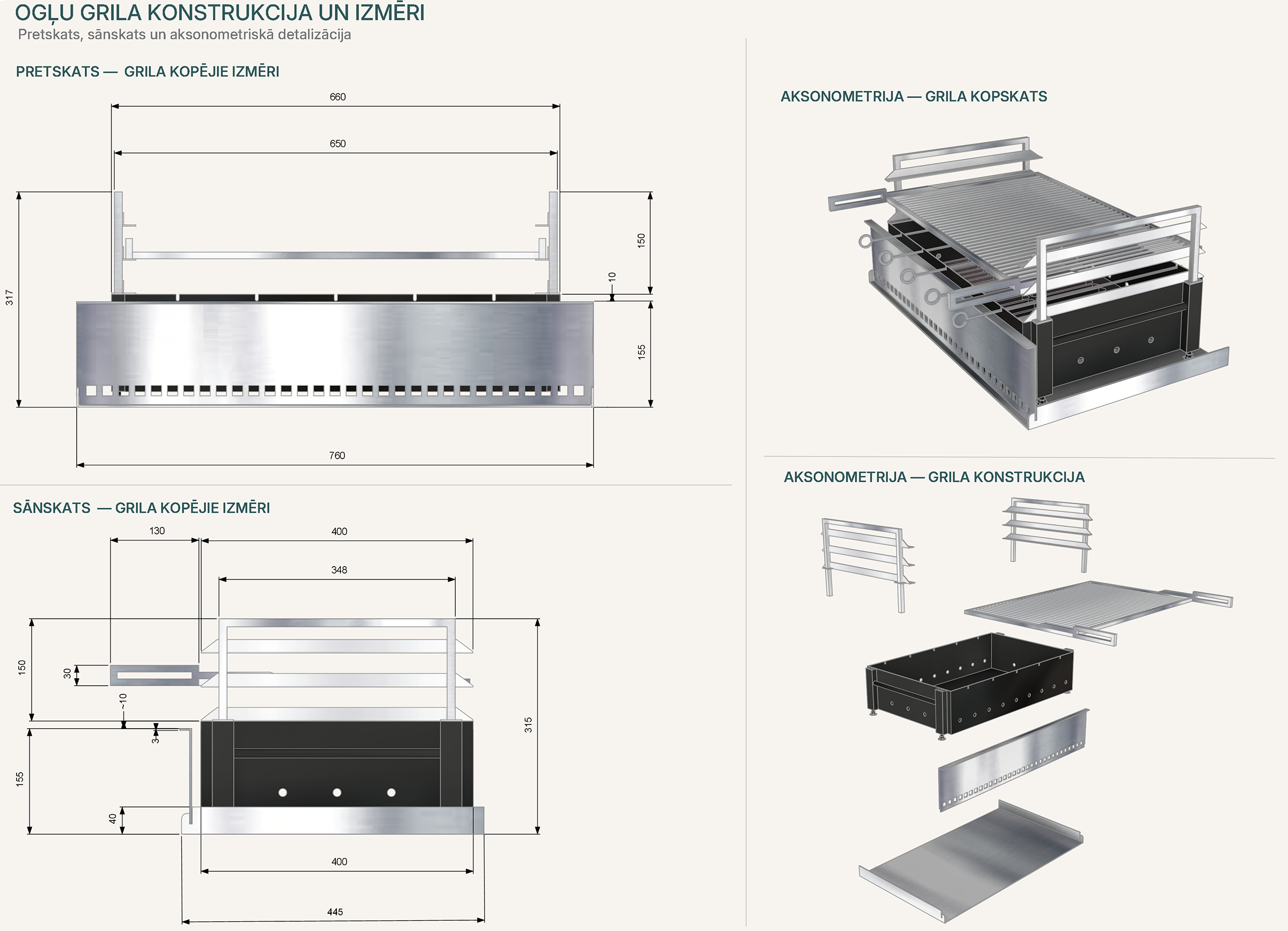

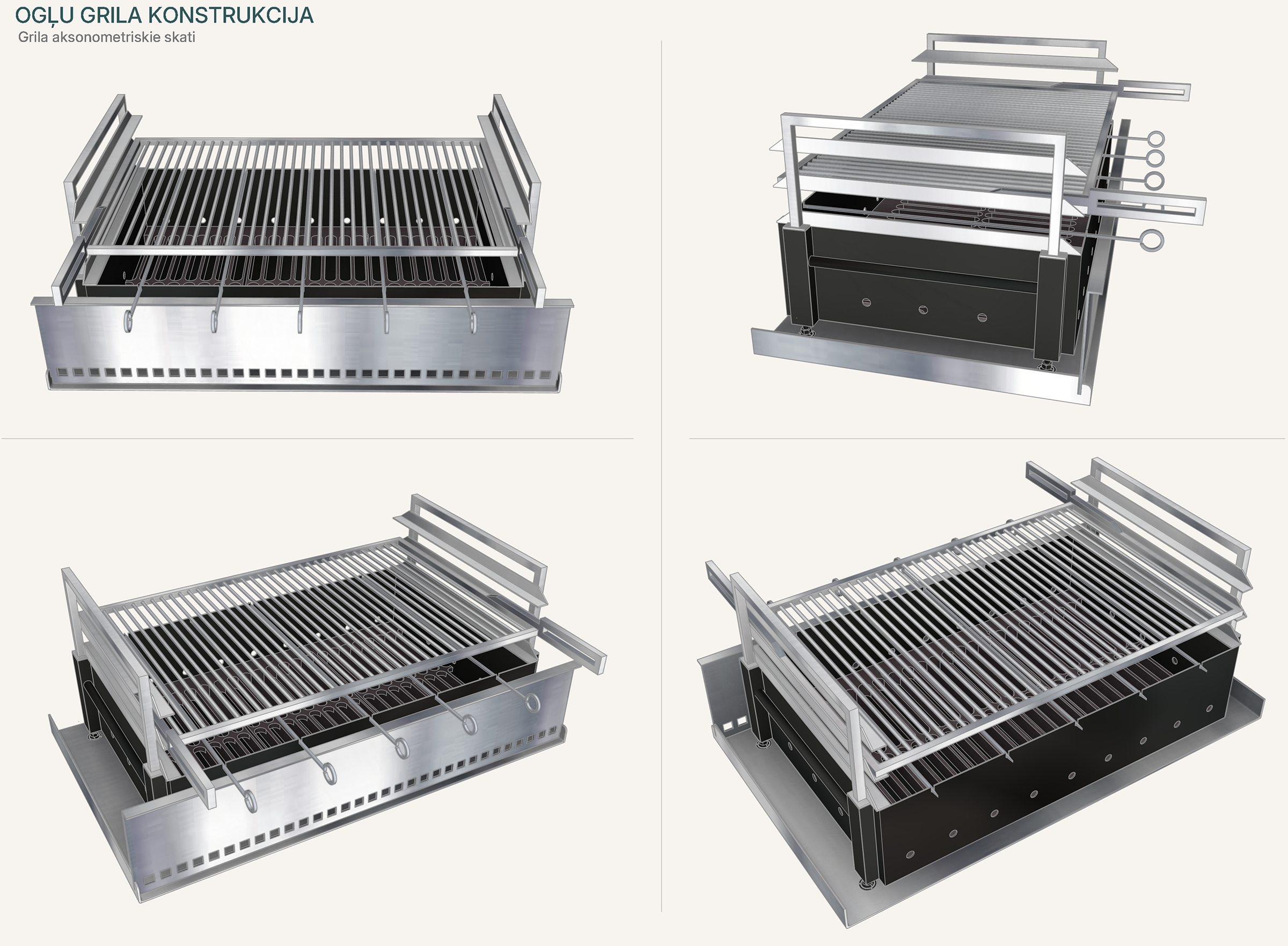

ЧЕРТЕЖИ ПРОЕКТА · КОНСТРУКЦИЯ И РАЗМЕРЫ УГОЛЬНОГО ГРИЛЯ

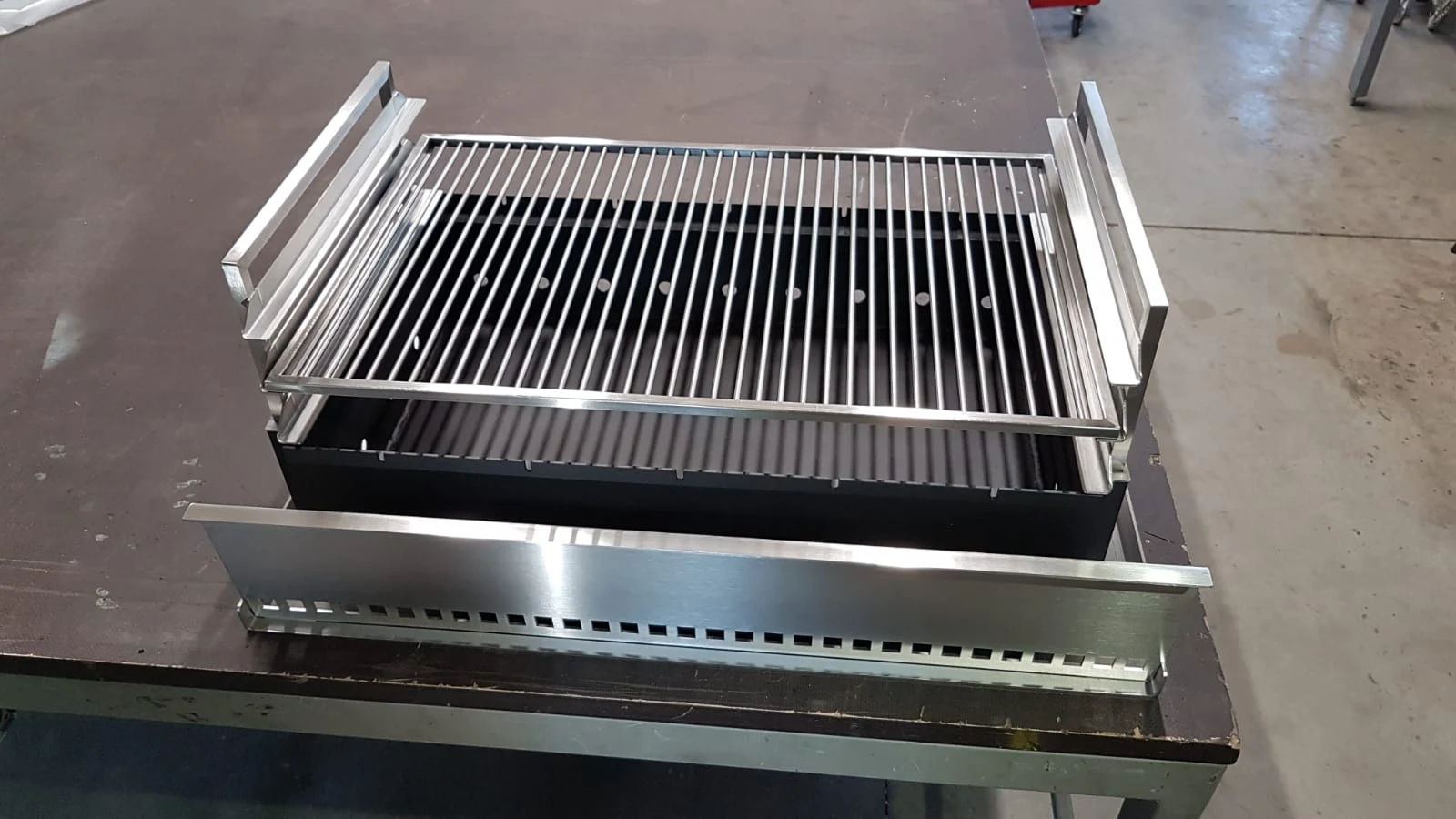

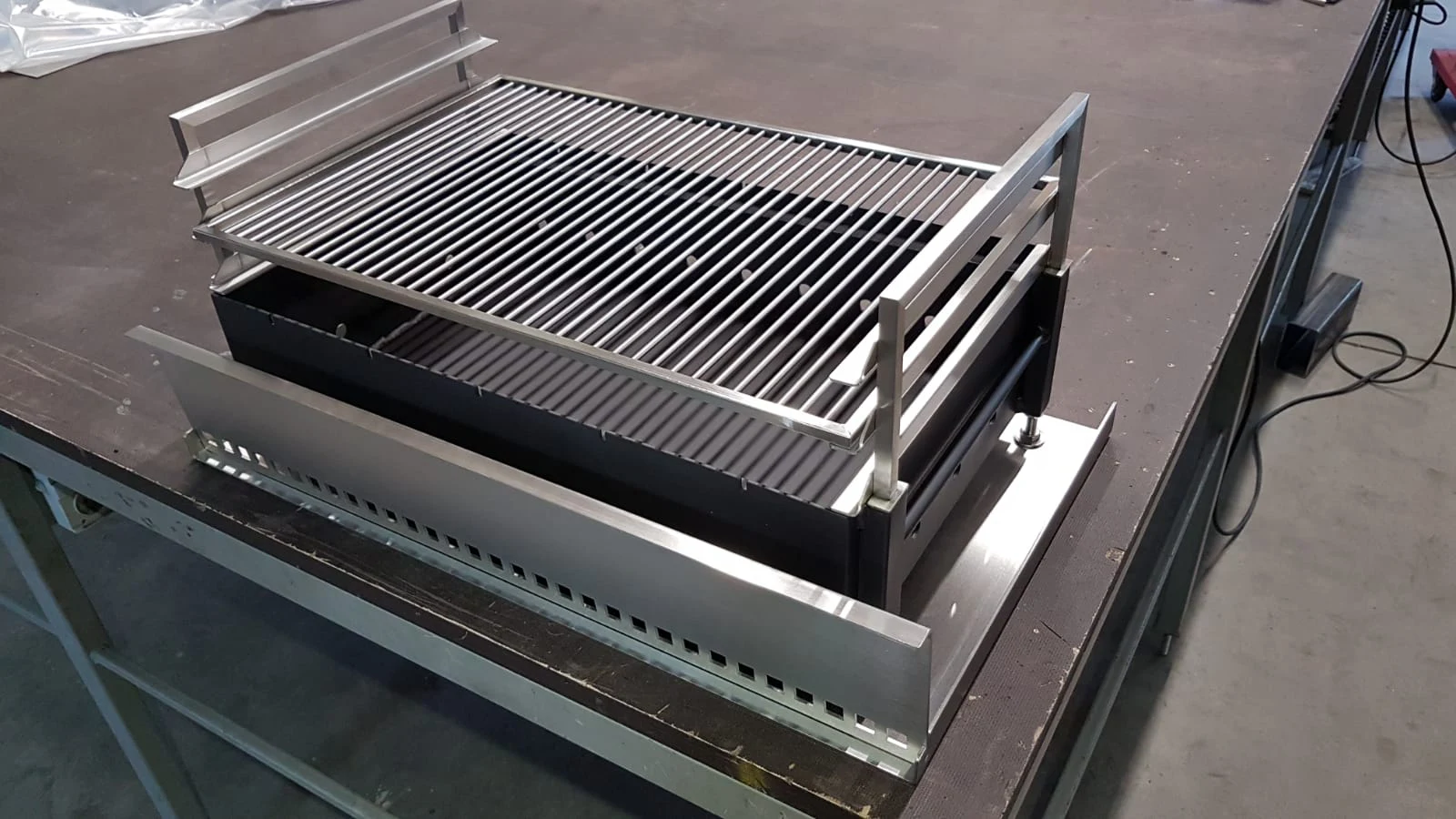

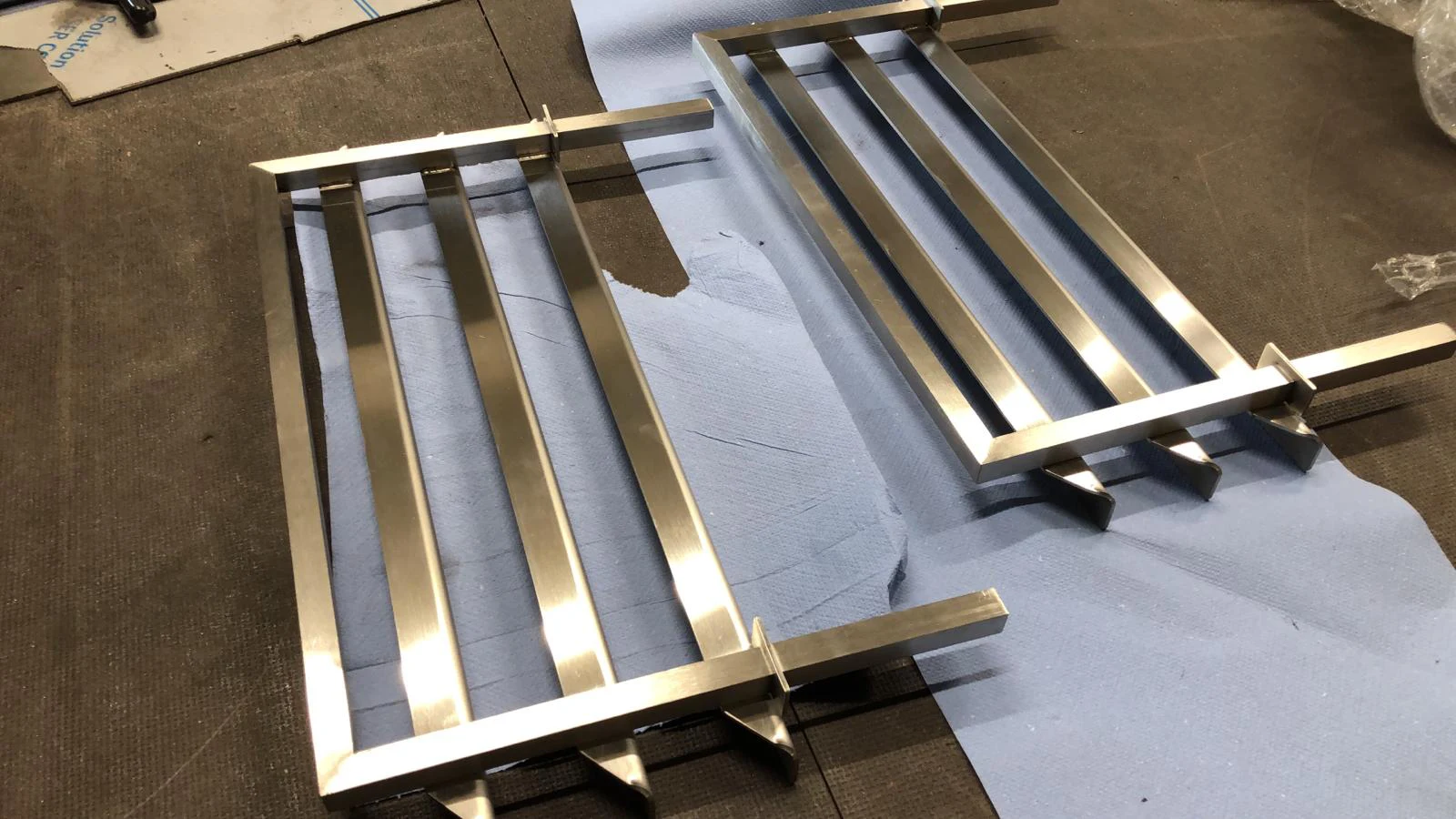

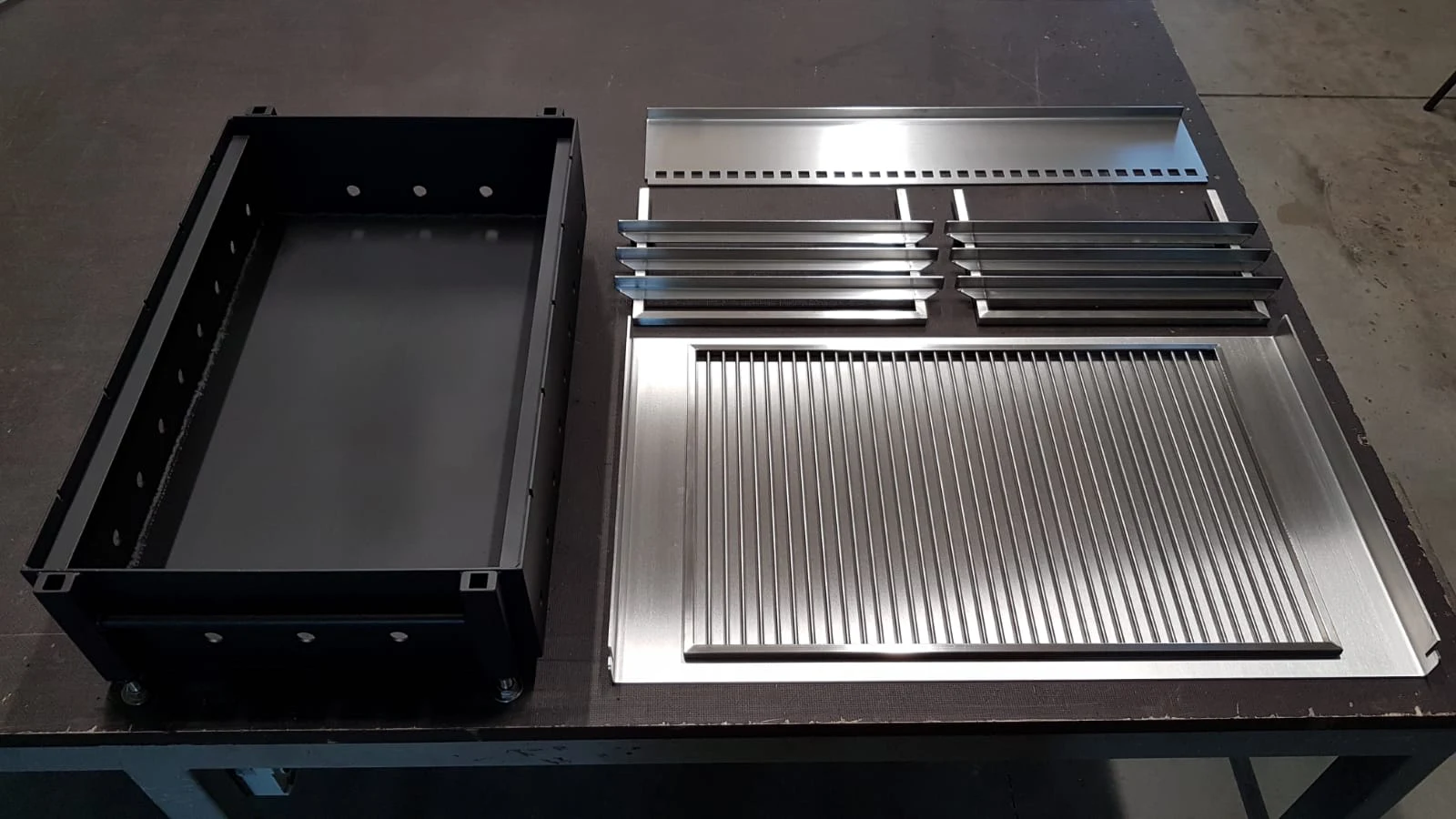

ИЗГОТОВЛЕНИЕ ГРИЛЯ · ДЕТАЛИ И КОНСТРУКЦИЯ
Детали гриля изготовлены по чертежам проекта и собраны до доставки на объект.

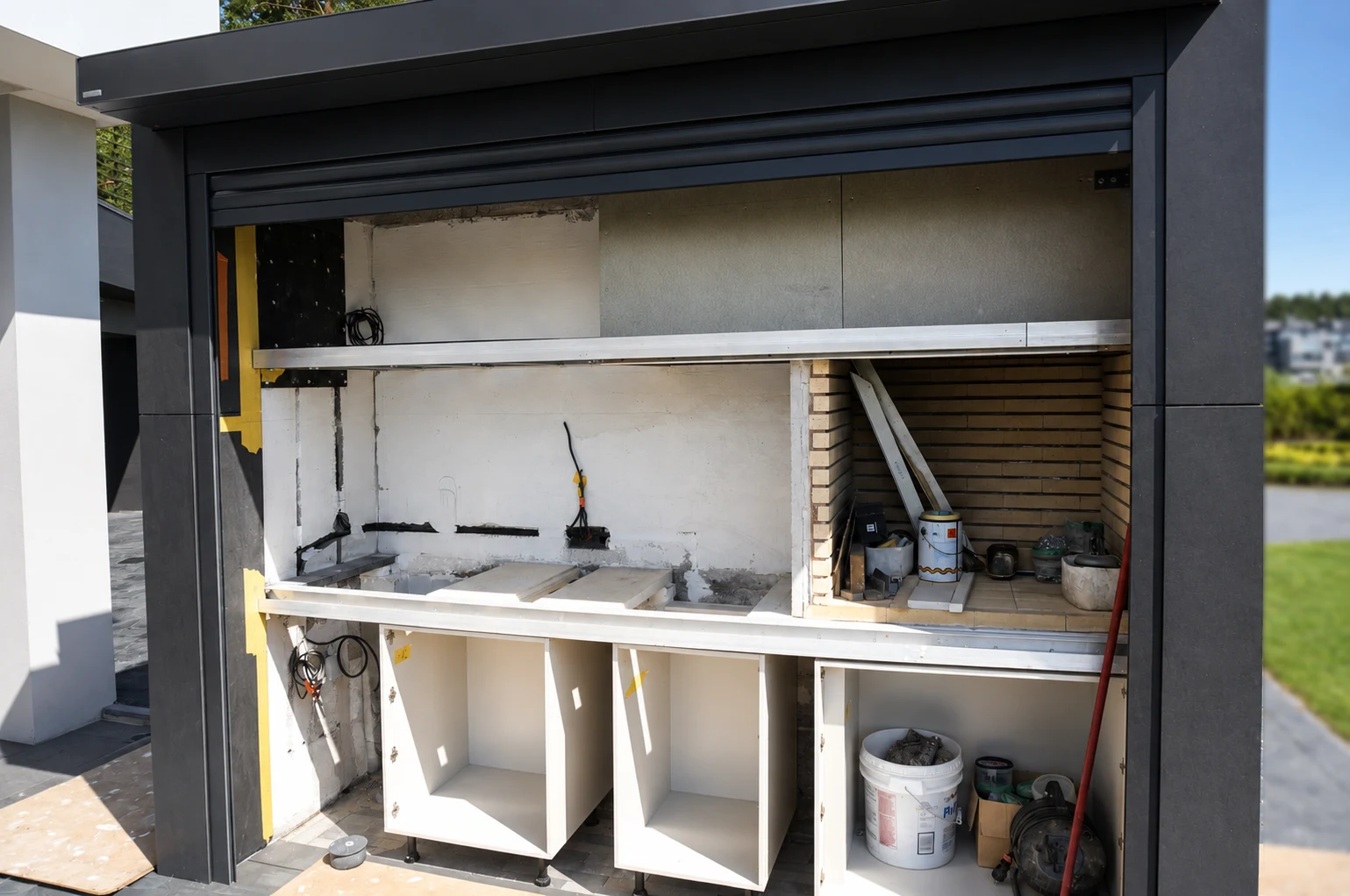

ЭТАПЫ РЕАЛИЗАЦИИ
В начале работ подготовлены необходимые подключения инженерных коммуникаций и технические узлы. Затем в соответствии с предусмотренным в проекте расположением установлены мебельные корпуса, рабочая поверхность, оборудование и остальные элементы кухни.

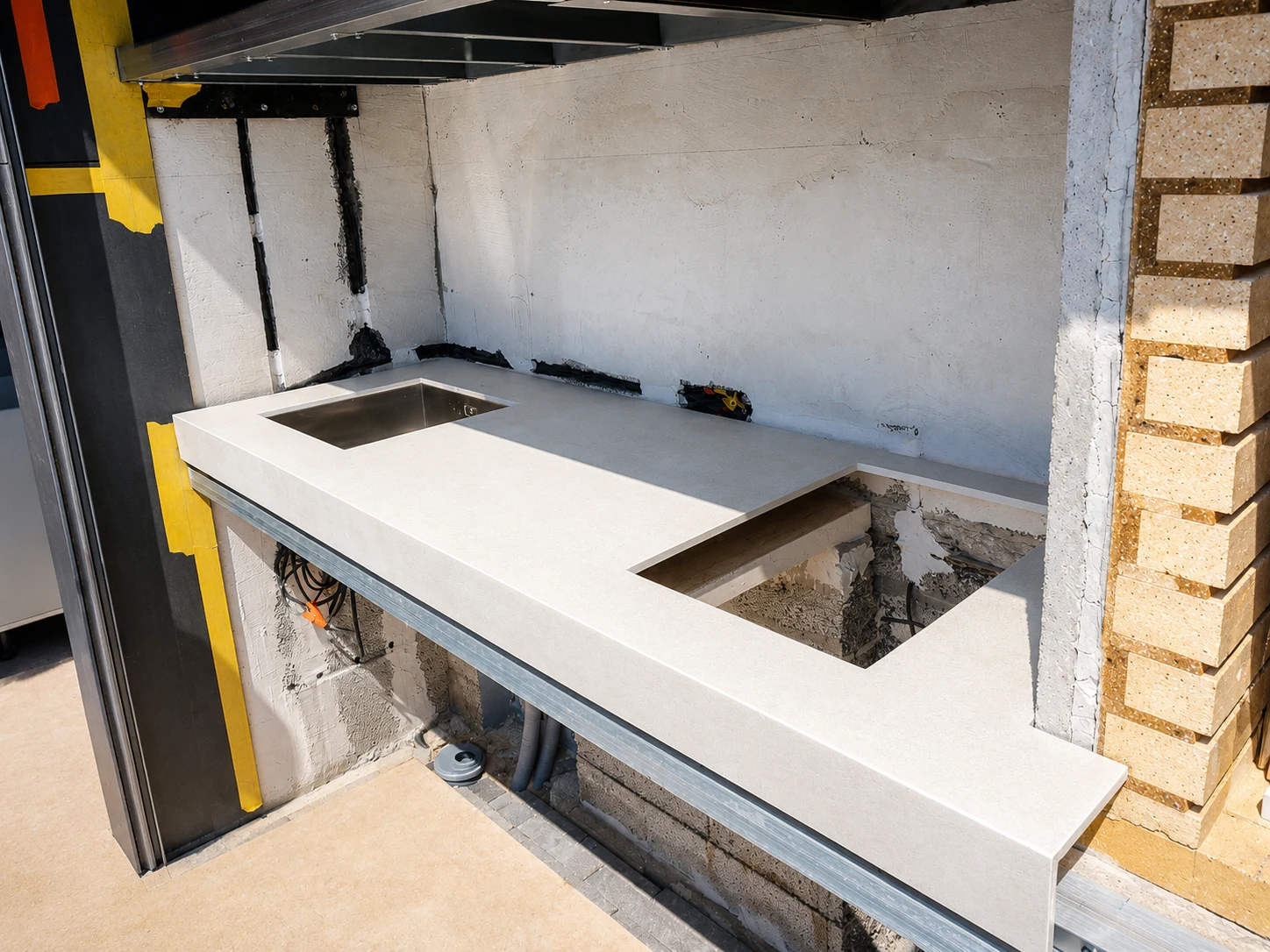

МОНТАЖ · КОРПУСА КУХОННОЙ МЕБЕЛИ И РАБОЧАЯ ПОВЕРХНОСТЬ

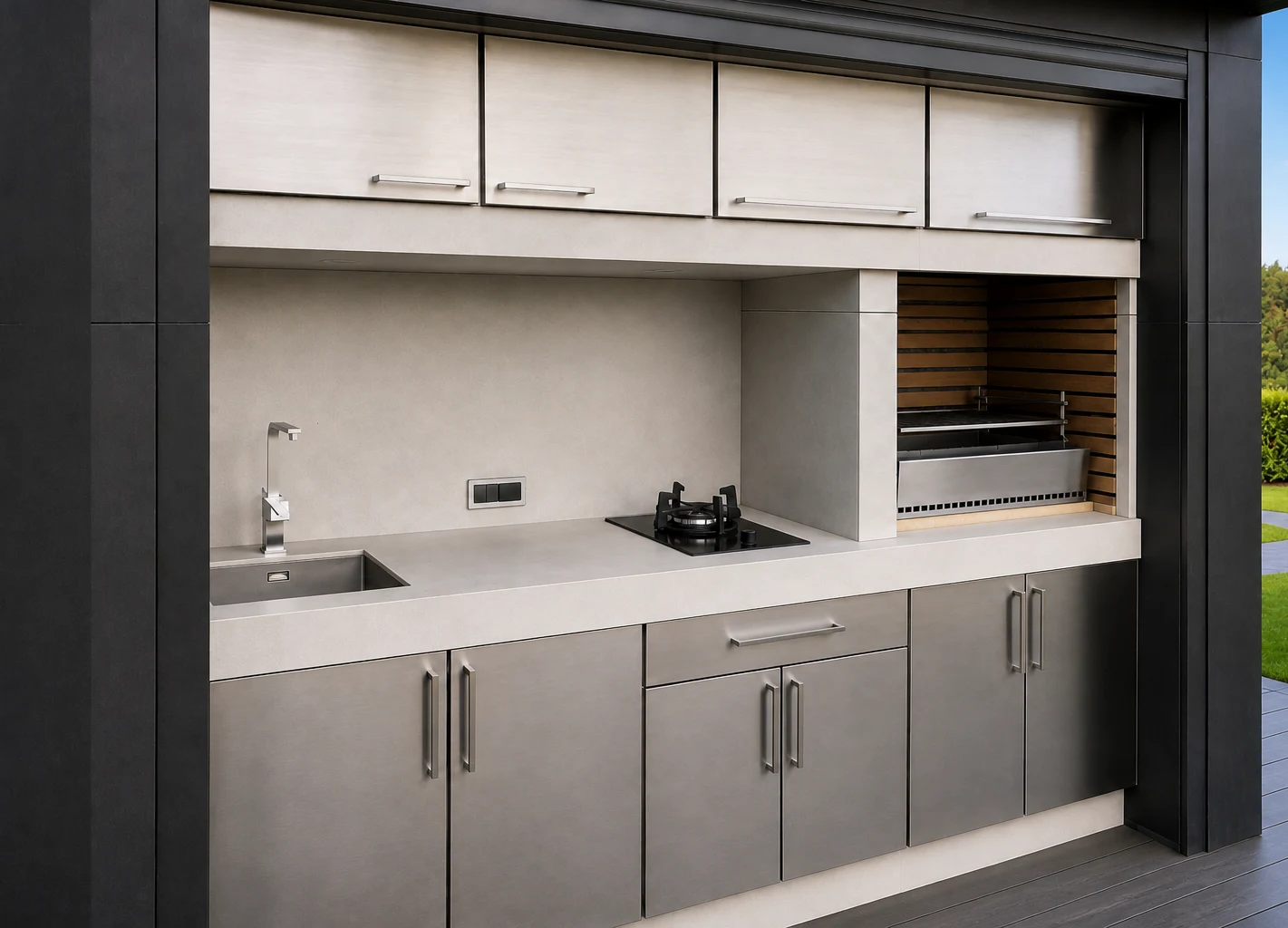

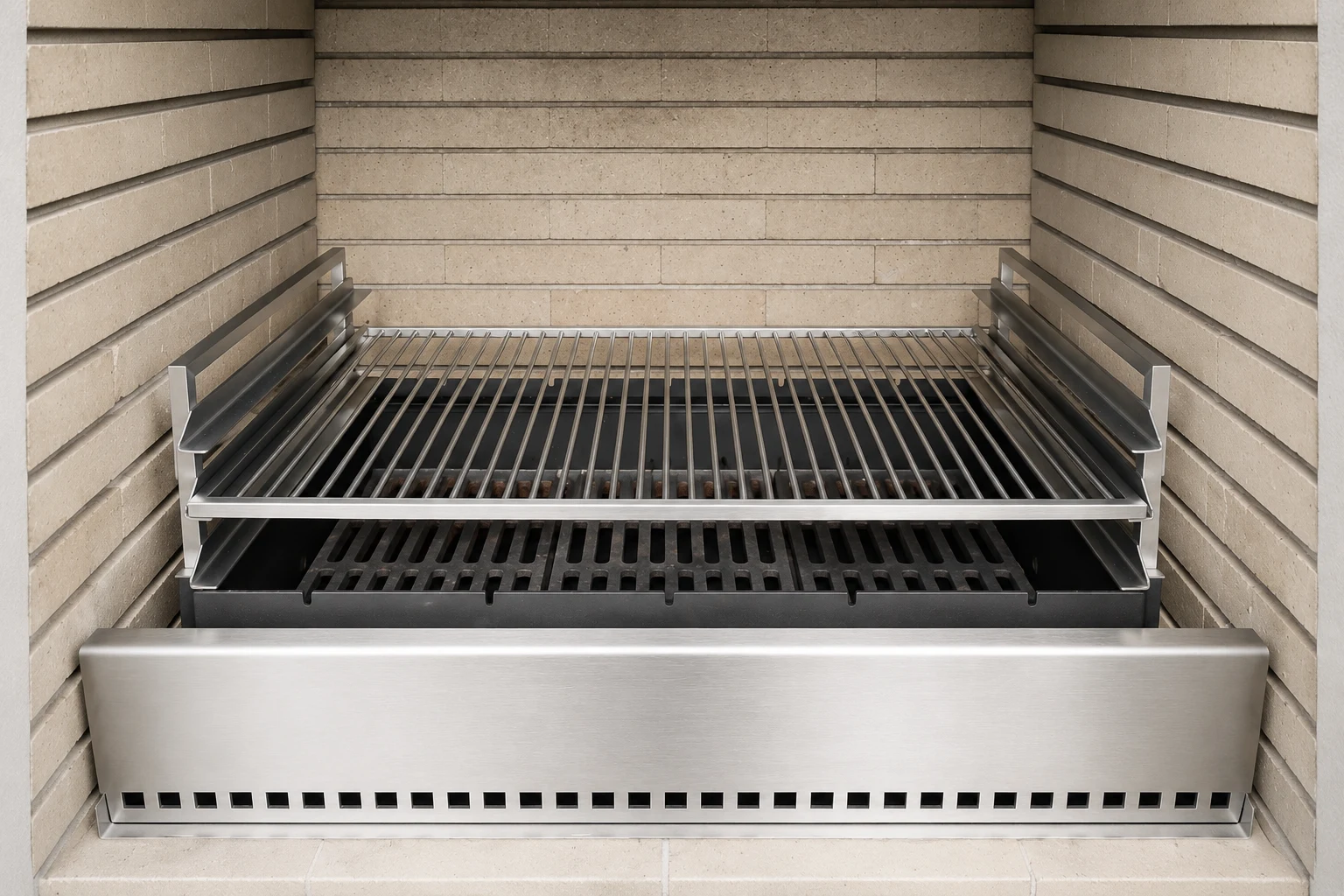

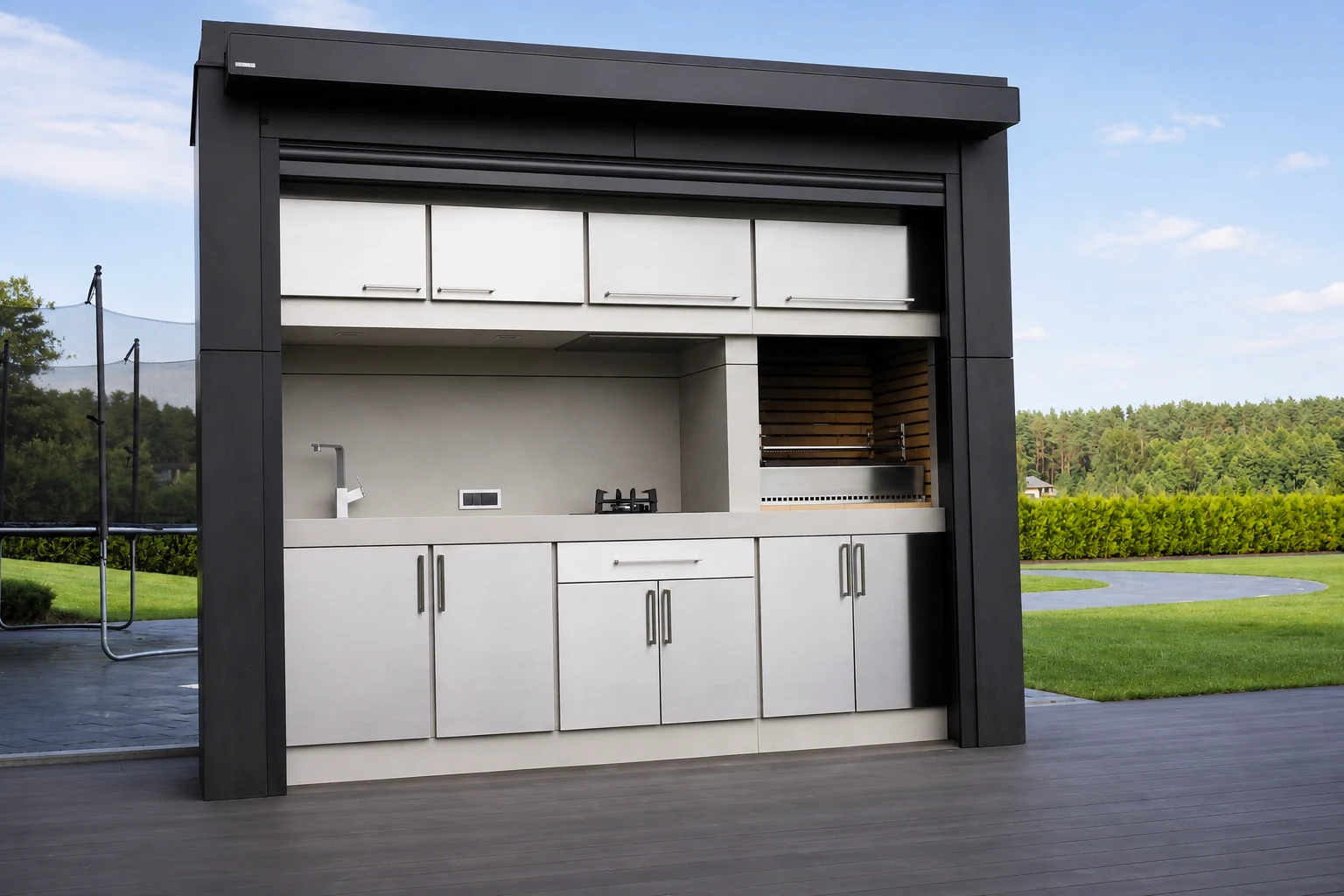

РЕАЛИЗОВАННЫЙ ОБЪЕКТ

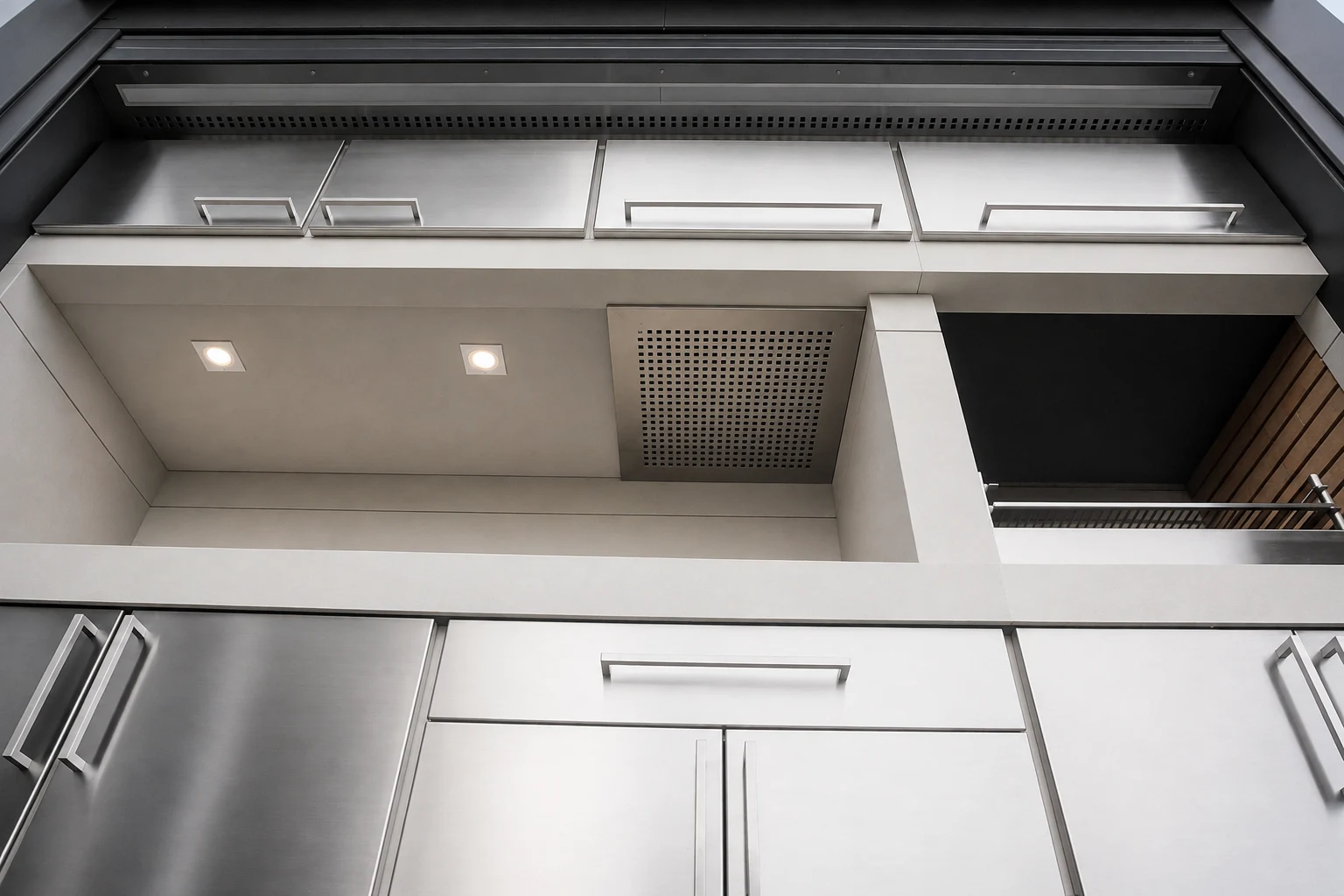

При реализации кухни на террасе сохранено разработанное в проекте пространственное и функциональное решение. Расположение мебели, фасады из нержавеющей стали, керамическая рабочая поверхность и облицовка, оборудование, вентиляция, освещение и угольный гриль согласованы между собой и выполнены в соответствии с проектными чертежами и подготовленной документацией.
