PROJEKTS · REALIZĀCIJA

Dūmvada izbūves risinājums

Izolētus metāla dūmvadus virs jumta parasti redzam kā vienkāršu cauruli ar jumtiņu vai deflektoru. Taču ēkas arhitektūra vai konstrukcijas nereti prasa citādu risinājumu. Šajā projektā izstrādāts dūmvada izbūves risinājums, kurā dūmvada galvas konstrukcija vienlaikus kalpo arī par dūmvada stiprinājuma mezglu.

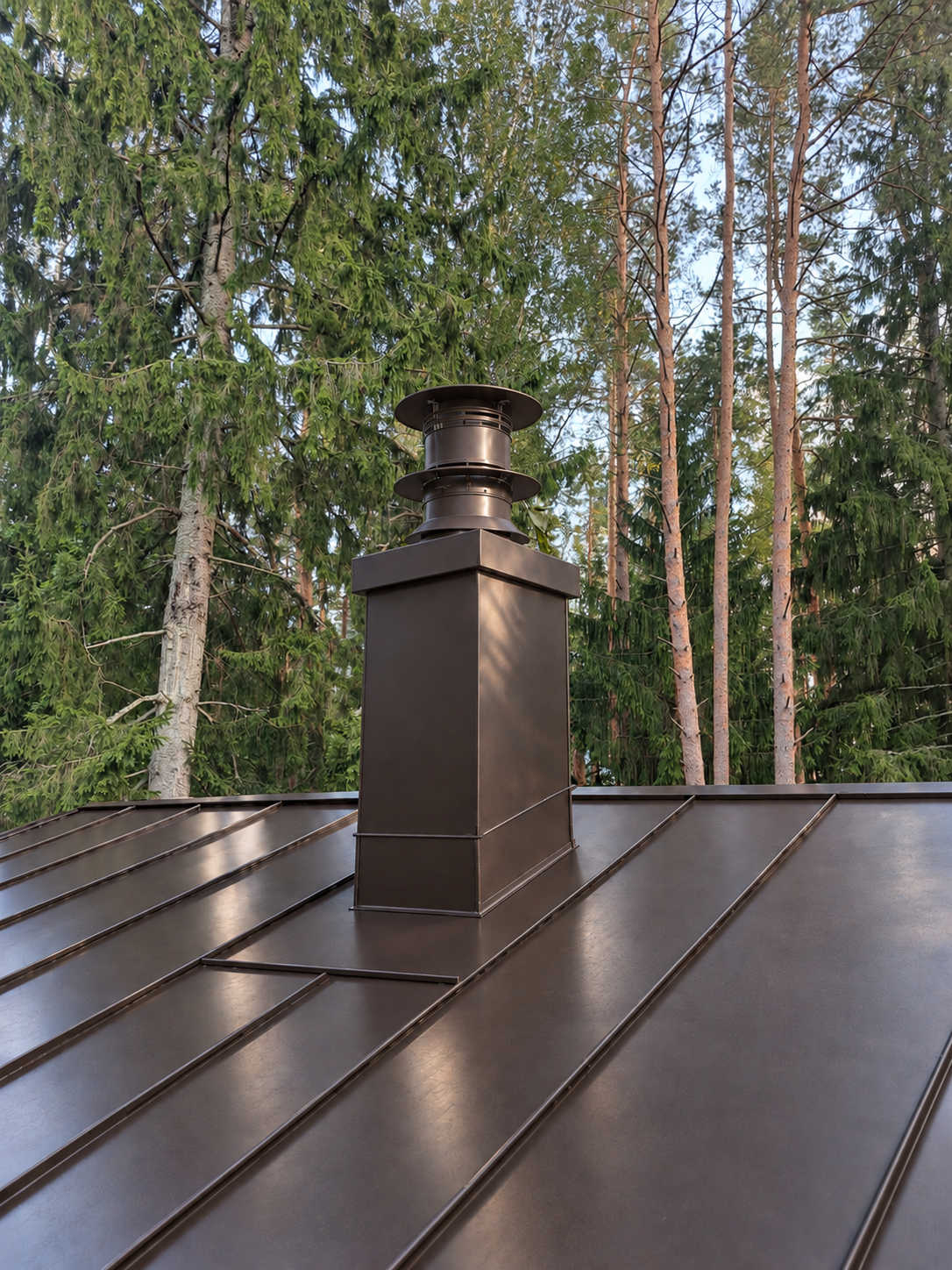

Izolēta metāla dūmvada galva ar dekoratīvo apdari uz metāla valcprofila jumta

REALIZĒTS OBJEKTS

TEHNISKAIS RISINĀJUMS

Dūmvada izbūve jumta konstrukcijā

Pirms dūmvada izbūves 3D modelī izstrādāts tā izvietojums atbilstoši tehniskajām prasībām, saskaņojot to ar jumta konstrukciju un paredzēto kamīnkrāsns novietojumu. Vienlaikus precizēti galvenie izbūves izmēri, dūmvada piesaiste jumta koka konstrukcijas elementiem un nepieciešamie drošības attālumi.

Atsevišķi izstrādāti dūmvada galvas konstrukcijas, pārseguma izolācijas mezgla, apšuvuma un dekoratīvās apdares risinājumi ar konkrētiem izmēriem un proporcijām.

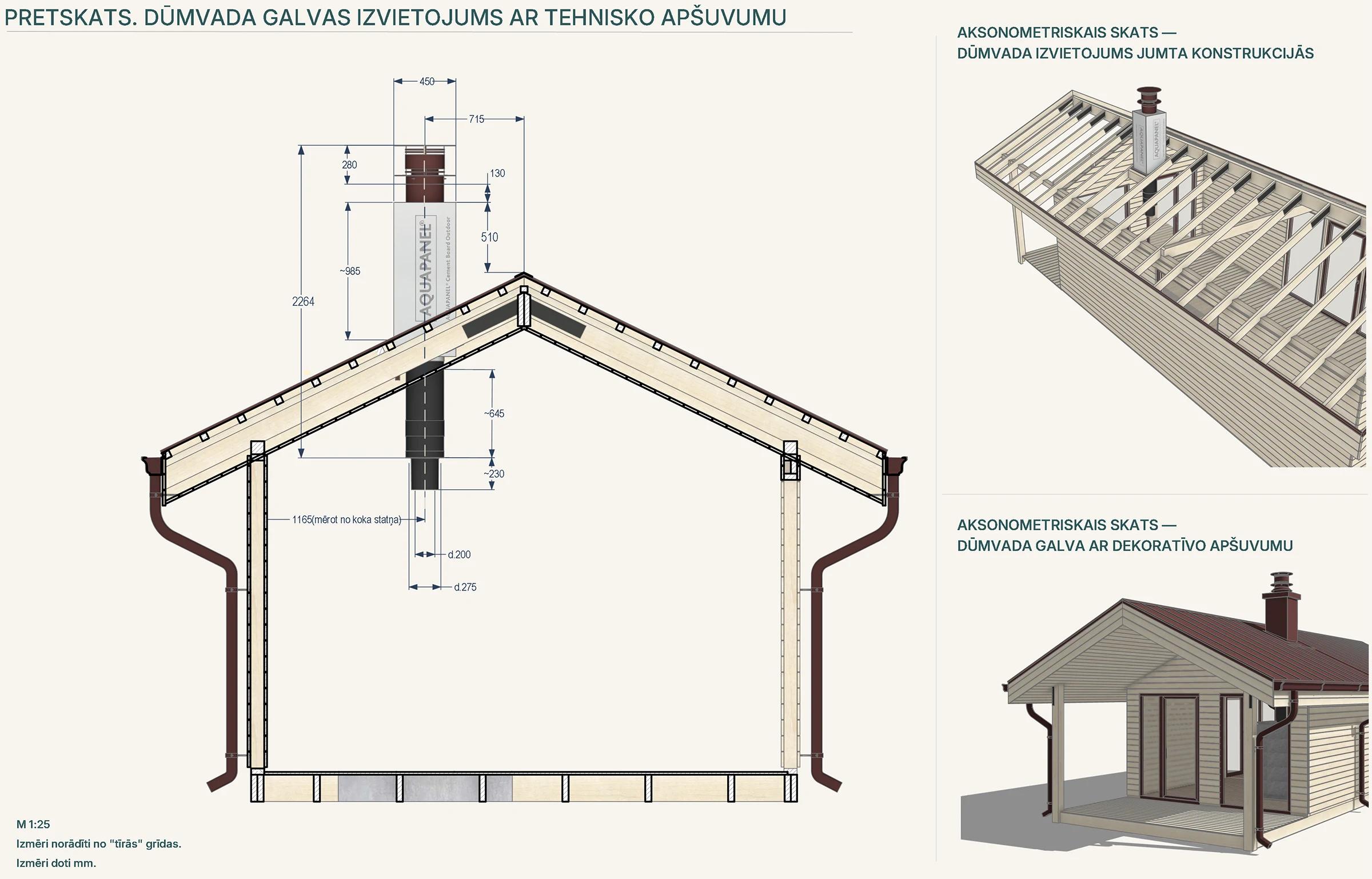

Projekta pretskats ar izolēta metāla dūmvada izvietojumu jumta konstrukcijā un galvenajiem izmēriem

PROJEKTA RASĒJUMS · PRETSKATS UN AKSONOMETRISKIE SKATI

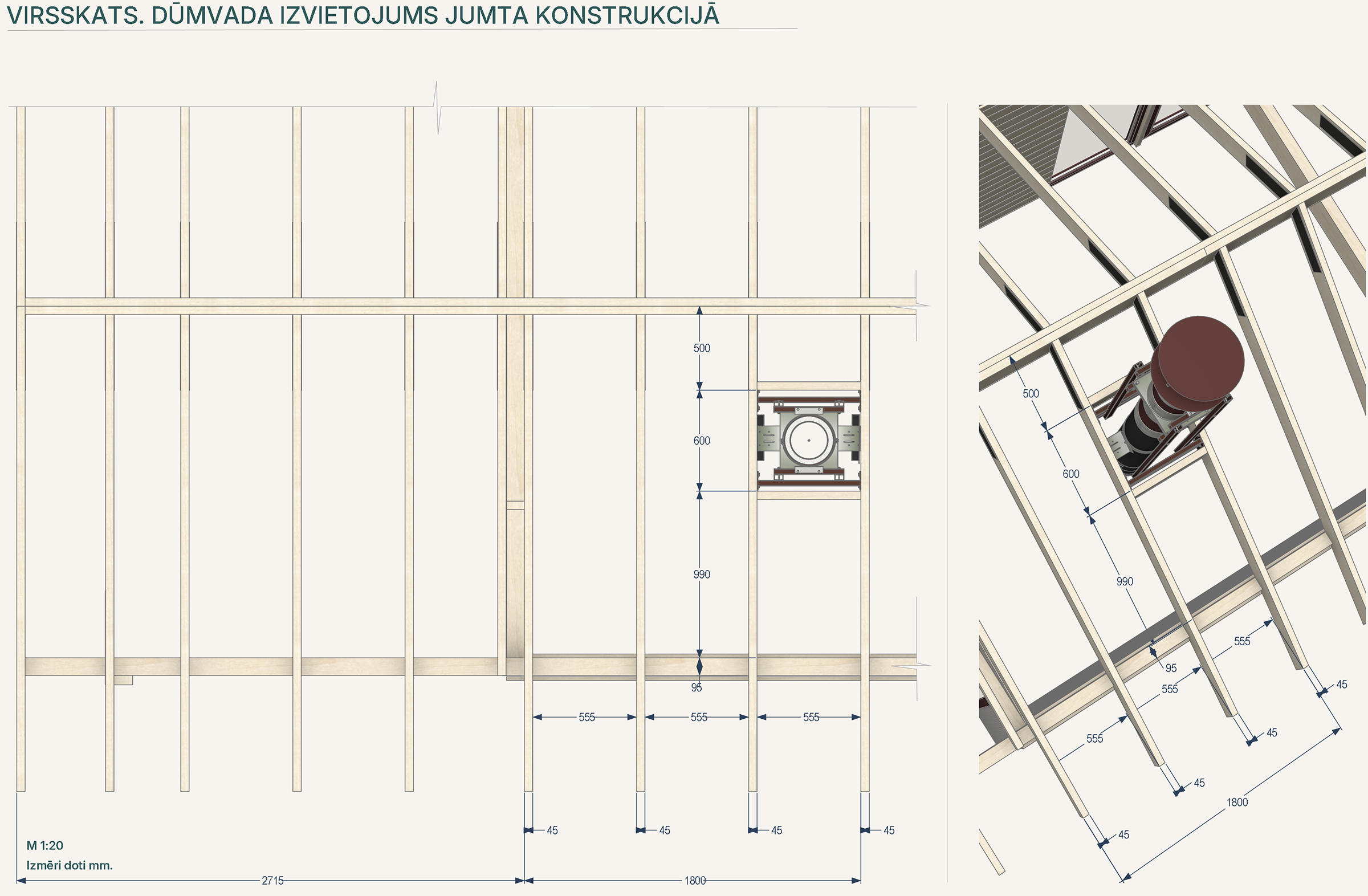

Izolēta metāla dūmvada izvietojums jumta koka konstrukcijā virsskatā ar galvenajiem piesaistes izmēriem

PROJEKTA RASĒJUMS · DŪMVADA IZVIETOJUMS JUMTA KONSTRUKCIJĀ

PROJEKTS · REALIZĀCIJA

Dūmvada galvas balsta konstrukcija un tehniskais apšuvums

Rasējumā un attēlos parādīts dūmvada galvas tērauda balsta konstrukcijas un tehniskā apšuvuma savstarpējais izvietojums.

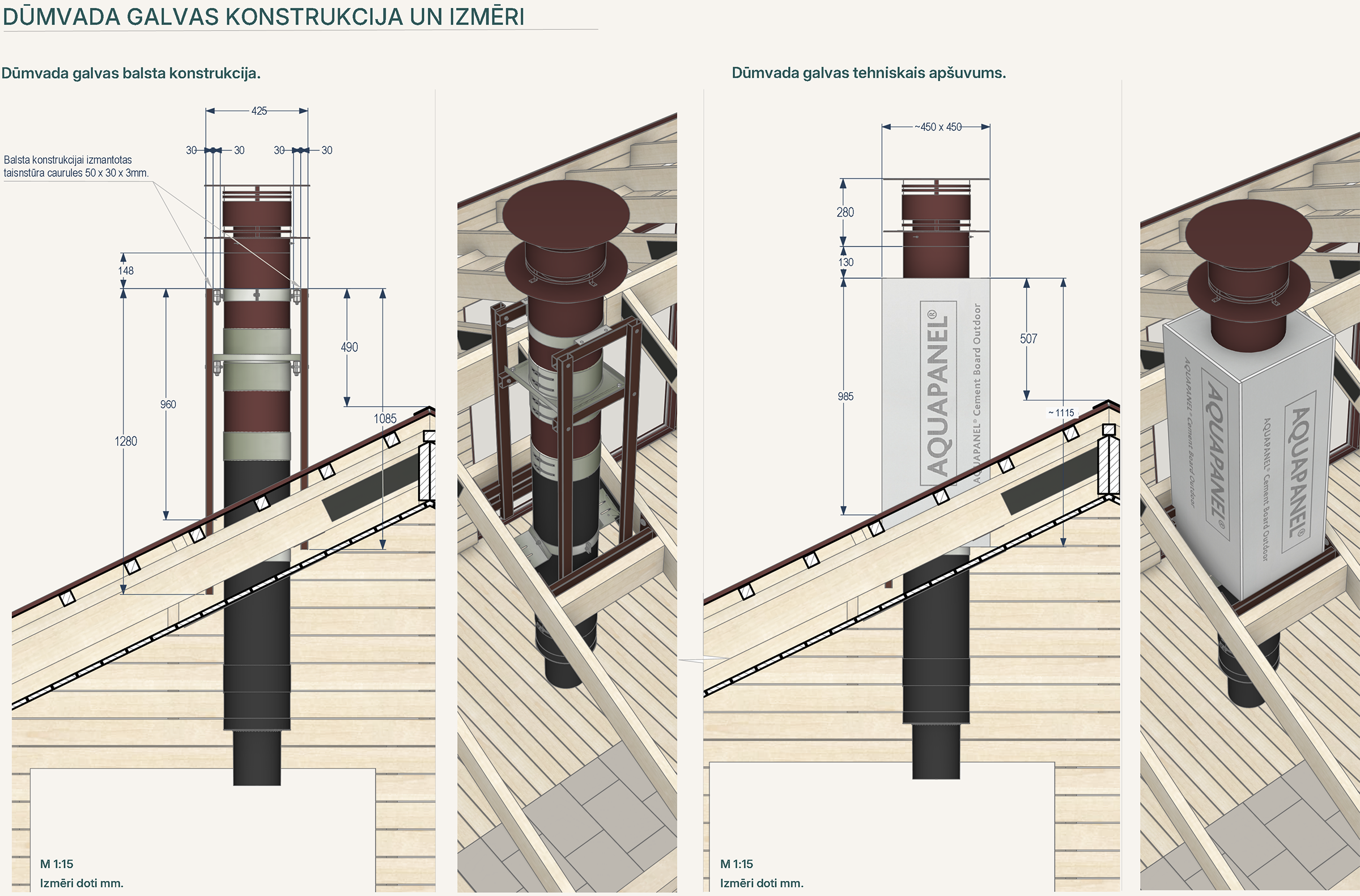

Dūmvada galvas tērauda balsta konstrukcijas un tehniskā apšuvuma projekta rasējums ar izmēriem un aksonometriskajiem skatiem

PROJEKTA RASĒJUMS · BALSTA KONSTRUKCIJA UN TEHNISKAIS APŠUVUMS

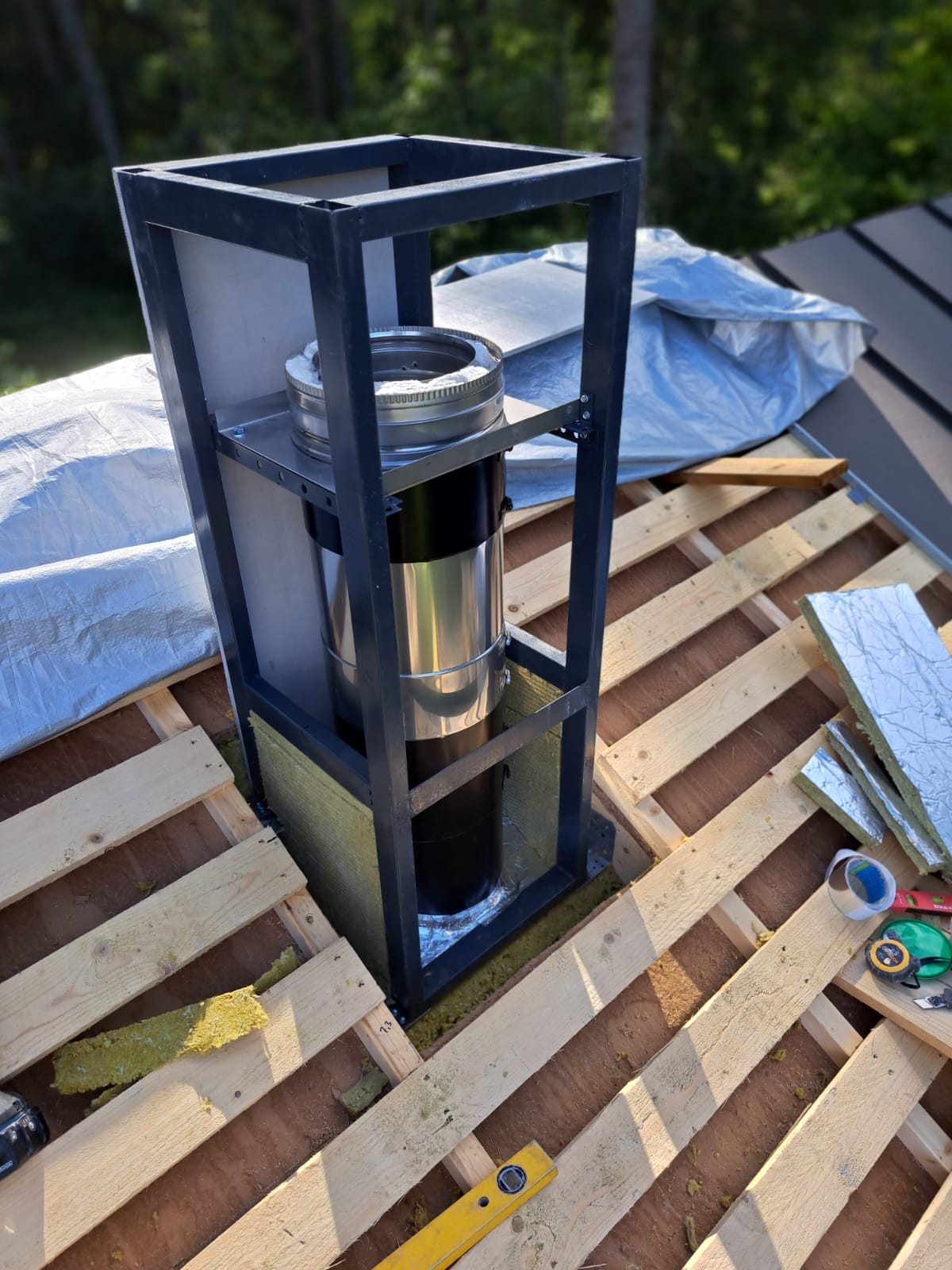

Dūmvada galvas tērauda balsta konstrukcija jumta koka konstrukcijā montāžas procesā

MONTĀŽAS PROCESS · TĒRAUDA BALSTA KONSTRUKCIJA

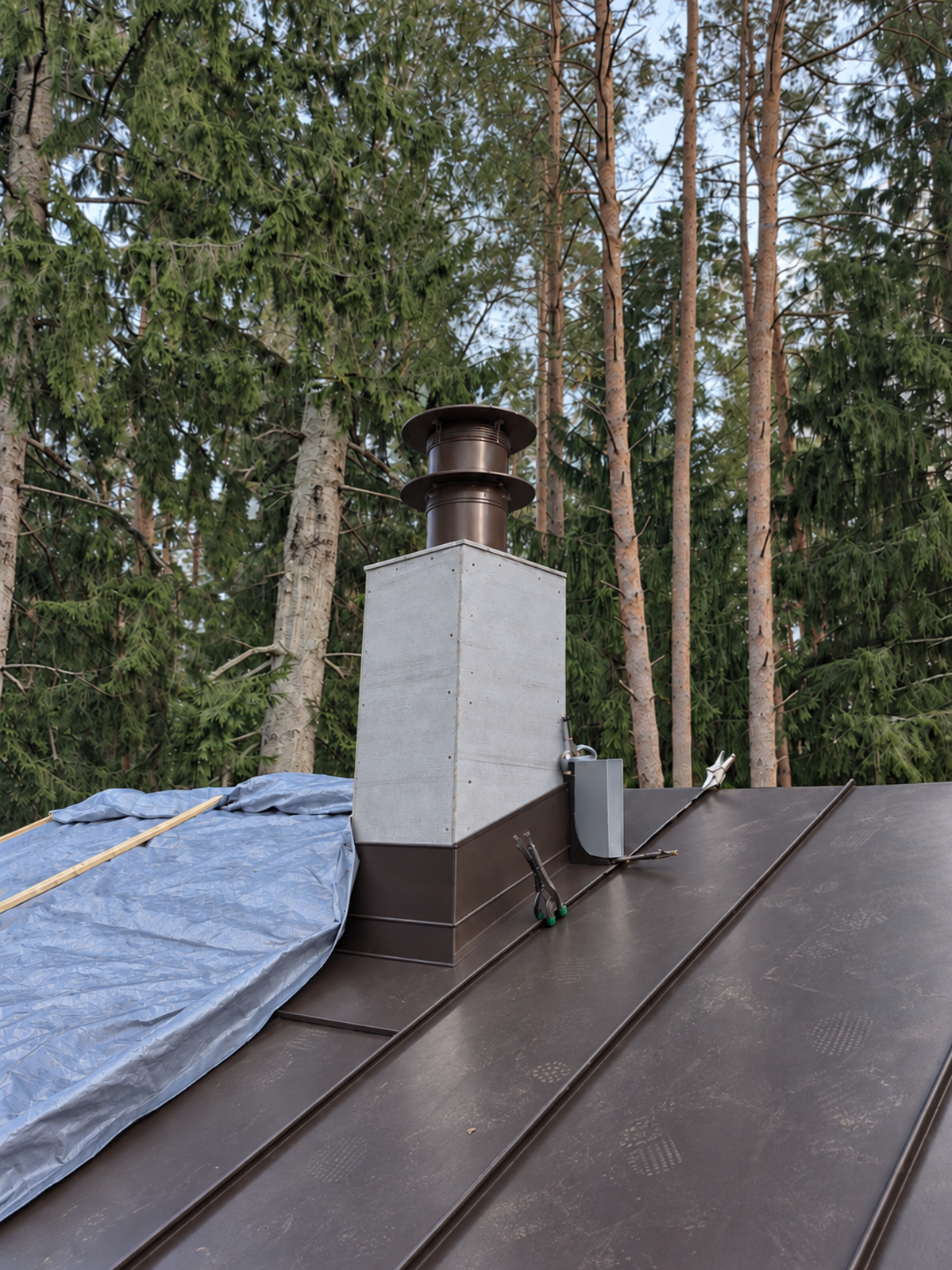

Dūmvada galva ar tehnisko apšuvumu uz valcēta metāla jumta montāžas procesā

MONTĀŽAS PROCESS · TEHNISKAIS APŠUVUMS

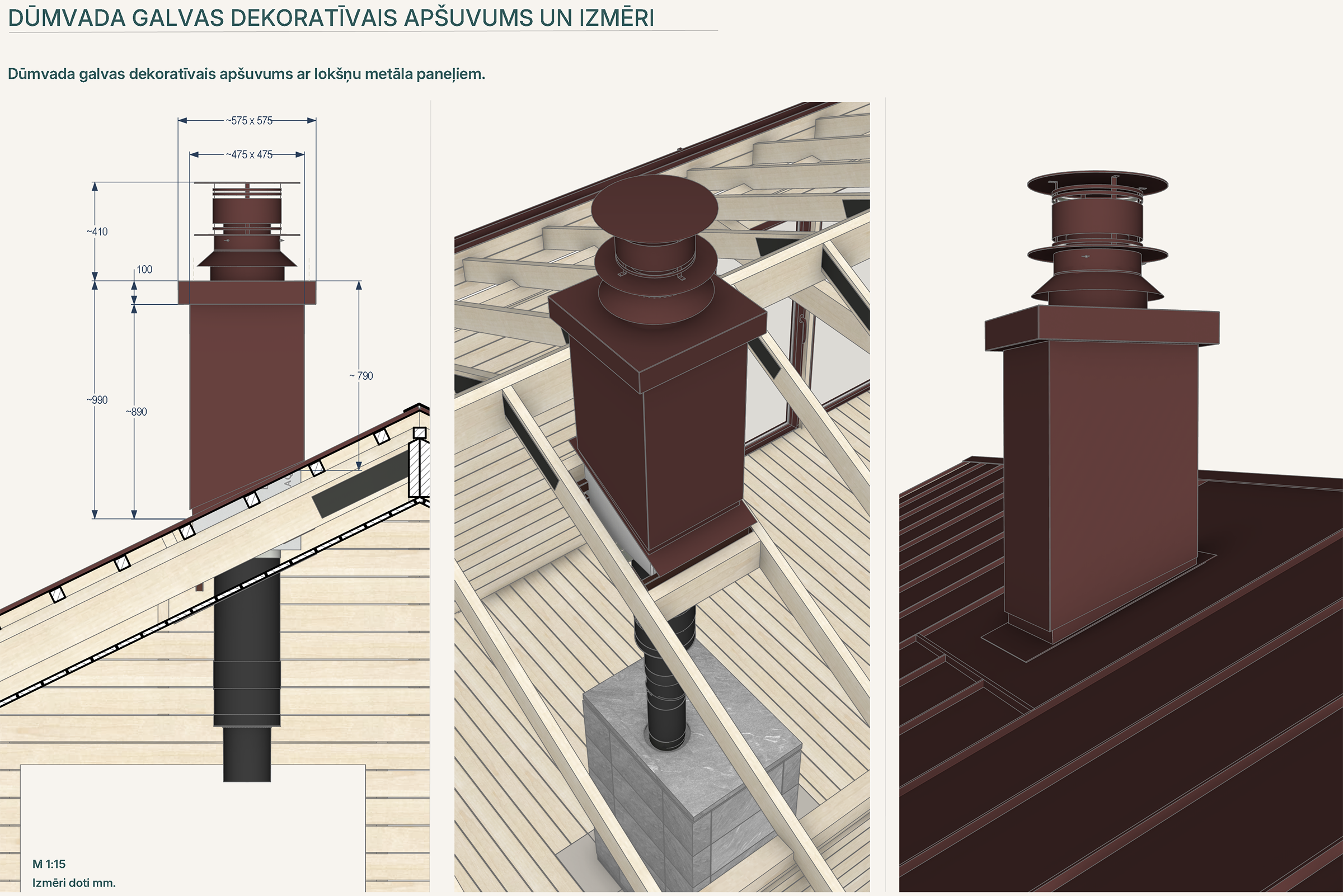

Izolēta metāla dūmvada galvas dekoratīvā metāla apšuvuma izmēri un 3D skati jumta konstrukcijā

PROJEKTA IZSTRĀDE · DŪMVADA GALVAS PROTOTIPS

3D modelī izstrādāts dūmvada galvas dekoratīvā apšuvuma vizuālais prototips. Risinājums izmantots saskaņošanai ar pasūtītāju un jumiķi, lai pirms darbu uzsākšanas precizētu dūmvada galvas dizainu un turpmāko montāžas darbu norisi.

PROJEKTS · APRĒĶINI

Precīza komplektācija un pamatots izmaksu aprēķins

Dūmvada risinājums katrai ēkai tiek veidots individuāli, ņemot vērā dūmvada izvietojumu, nepieciešamo augstumu, piesaisti ēkas konstrukcijām un paredzēto pielietojumu. No tā izriet arī konkrētajam risinājumam nepieciešamā komplektācija. Projektā sagatavotā specifikācija ļauj precīzi noteikt nepieciešamos elementus un to daudzumu, kā arī sagatavot pamatotu izmaksu aprēķinu.

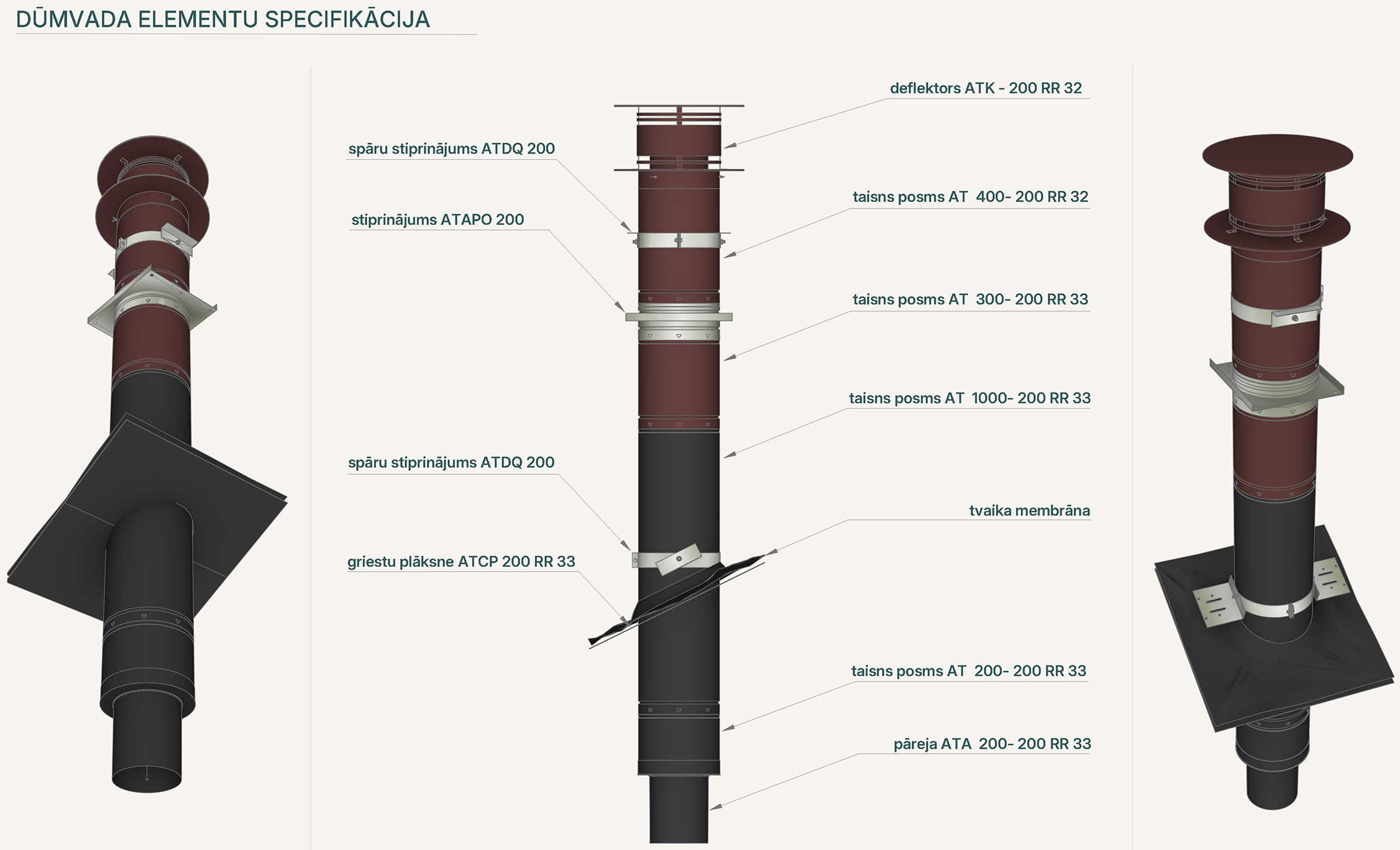

Izolēta metāla dūmvada elementu specifikācija ar 3D skatiem un norādītiem dūmvada posmiem, stiprinājumiem, tvaika membrānu un deflektoru

PROJEKTA RISINĀJUMS · DŪMVADA KOMPLEKTĀCIJA

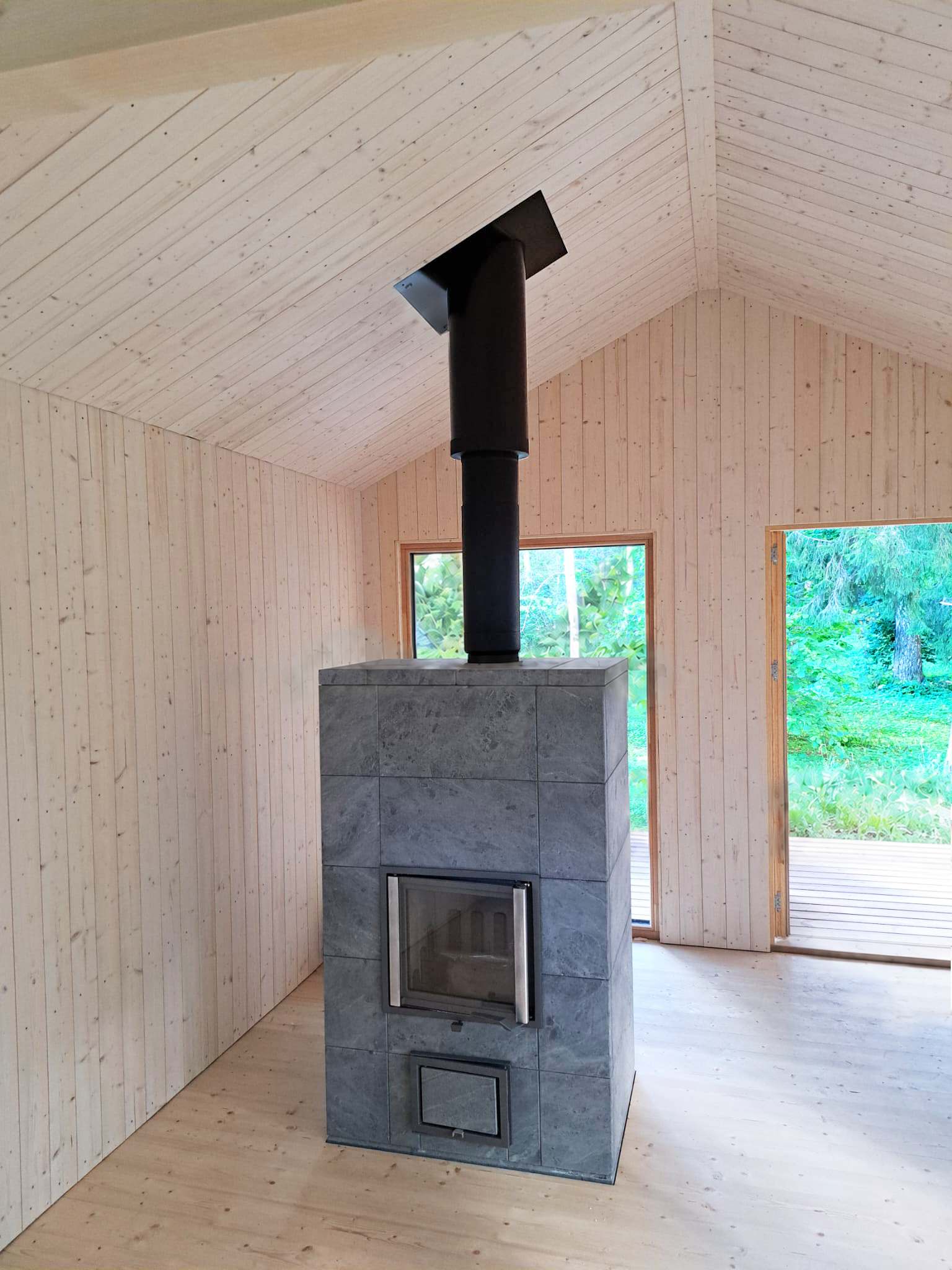

Realizēts metāla dūmvads ar pieslēgumu esošajai kamīnkrāsnij objektā

REALIZĒTS DŪMVADA RISINĀJUMS

Apspriest jūsu projektu →

PROJEKTS · REALIZĀCIJA

Realizētais risinājums

Dūmvada izbūve pabeigta atbilstoši izstrādātajam projektam un 3D risinājumam. Uzstādīts dūmvads, izveidoti nepieciešamie stiprinājuma un pieslēguma mezgli, jumta konstrukciju zonā izbūvēta dūmvada izolācija un noslēgumā pieslēgta kamīnkrāsns. Gatavs!
